Časové akcie inak :)

Autor: Igor Krucovčin

Vytvorené: 06. 04. 2021 Tlačiť

	x	V programe	x	Popis	x	Priebeh
1				Ak je krok 7 aktívny
				tak v tom čase Q1 = 1
x

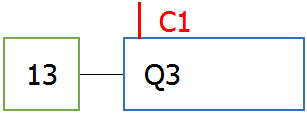

2				Ak je krok 13 aktívny
				a ak zároveň v určitom čase C1=1
				tak v tom čase Q3 = 1
x

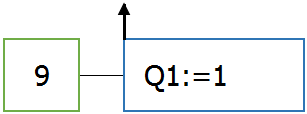

3a				Ak je krok 9 aktívny
				tak Q=1 okamžite pri spustení kroku 9
				1 v Q1 ostáva uložená v pamäti aj po skončení kroku 9
x

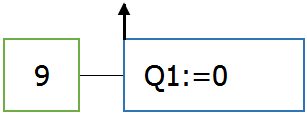

3b				Ak je krok 9 aktívny
				tak Q=0 okamžite pri spustení kroku 9
				0 v Q1 ostáva uložená v pamäti aj po skončení kroku 9
x

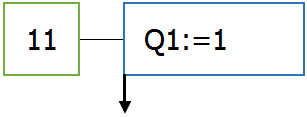

4a				Ak je krok 11 aktívny
				tak Q=1 okamžite po ukončení kroku 11
				1 v Q1 ostáva uložená v pamäti aj po skončení kroku 11
x

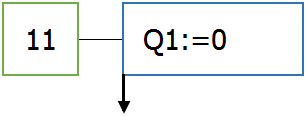

4b				Ak je krok 11 aktívny
				tak Q=0 okamžite po ukončení kroku 11
				0 v Q1 ostáva uložená v pamäti aj po skončení kroku 11
x

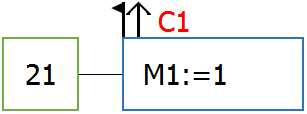

5				Ak je krok 21 aktívny
				a ak zároveň v určitom čase v priebehu kroku 21 podmienka C1 mení hodnotu z 0 na 1
				tak 1 v M1 ostáva uložená v pamäti aj po skončení kroku 21 a aj po skončení podmienky C1
x

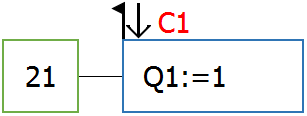

6				Ak je krok 21 aktívny
				a ak zároveň v určitom čase v priebehu kroku 21 podmienka C1 mení hodnotu z 1 na 0
				tak 1 v Q1 ostáva uložená v pamäti až po skončení podmienky C1 a tento stav trvá aj po skončení kroku 21
x

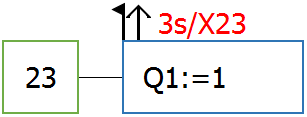

7				Ak je krok 23 aktívny
				tak 3 sekundy po jeho začiatku Q1=1
				1 v Q1 ostáva uložená v pamäti aj po skončení kroku 23
x

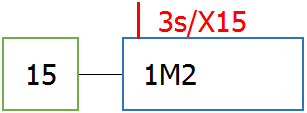

8				Ak je krok 15 aktívny
				tak 3 sekundy po jeho začiatku 1M2=1
				1 v 1M2 ostáva do skončenia kroku 15
x

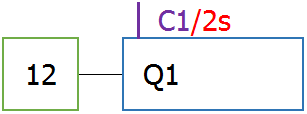

9				Ak je krok 12 aktívny
				a C1 prejde do 1, v tom okamihu je Q1 = 1
				a ak potom C1 prejde do 0, po 2 sekundách bude aj Q1 = 0
x

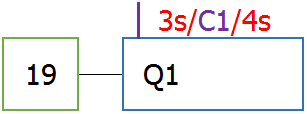

10				Ak je krok 19 aktívny
				a C1 prejde do 1, po 3 sekundách bude Q1 = 1
				a ak potom C1 prejde do 0, po 4 sekundách bude Q1 = 0
x

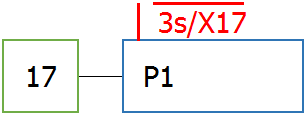

11				Ak je krok 17 aktívny
				tak prvé 3 sekundy trvania kroku 17 bude P1 = 1
