Digitálno-analógový prevodník (D/A prevodník, DAC), DA prevodník s váhovou rezistorovou sieťou, DA prevodník s priečkovou rezistorovou sieťou (R-2R rebríková sieť) :)

Predstavuje rozhranie medzi diskrétnymi signálmi v digitálnej doméne a spojitými signálmi analógového sveta.

Do D/A prevodníka vstupuje digitálna informáciu, zväčša v binárnej forme, ako vstup a prevodník generuje výstupné napätie alebo prúd, ktorý môže byť použitý pre elektronické riadenie alebo zobrazenie informácie.

Možnosti realizácie D/A prevodníkov:

• D/A prevodník s váhovou rezistorovou sieťou,
• D/A prevodník s priečkovou rezistorovou sieťou.

DA prevodník s váhovou rezistorovou sieťou

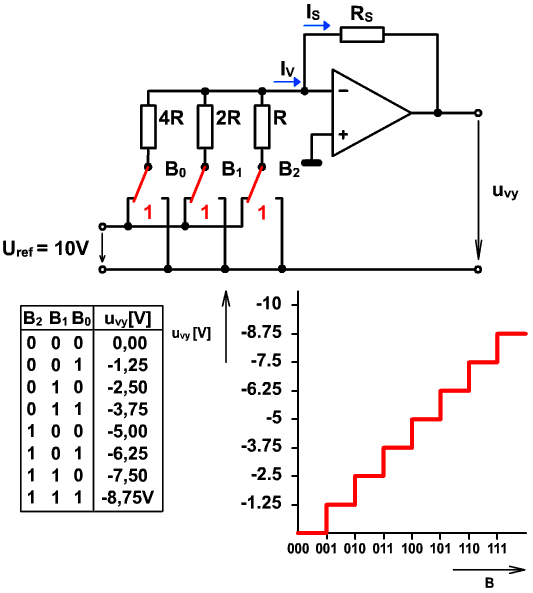

Príklad 3-bitového DA prevodníka s váhovou rezistorovou sieťou je na obrázku. Jednotlivé bity vstupného binárneho slova ovládajú prepínače, ktoré majú v sérii rezistory s hodnotami odporov R, 2R, 4R. Každý prepínač je pripojený na referenčné napätie U_ref. Prúdy, ktoré prechádzajú prepínačmi sa spočítajú vo vstupnom uzle zosilňovača. Výsledný prúd, ktorý preteká rezistorovou sieťou sa rovná spätnoväzobnému prúdu I_s. Na výstupe operačného zosilňovača je napätie úmerné spätnoväzobnému prúdu a hodnote spätnoväzobného rezistora.

DA prevodník s váhovou rezistorovou sieťou

DA prevodník s priečkovou rezistorovou sieťou (R-2R rebríková sieť)

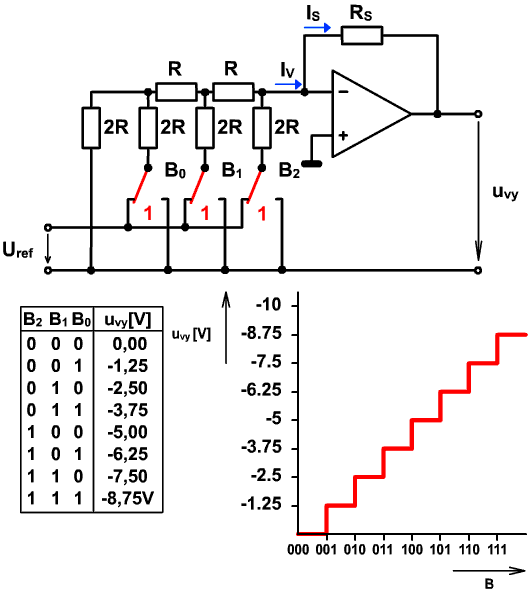

Priečková rezistorová sieť 3-bitového DA prevodníka zobrazená na obrázku obchádza problém širokej škály hodnôt rezistorov. Je vhodná pre realizáciu integrovaných obvodov, pretože vyžaduje párovanie len 2 hodnôt rezistorov, R a 2R. Prúd vyvolaný referenčným zdrojom U_ref sa delí v každom uzle a zodpovedá dvojkovej váhe. Vnútorný odpor rezistorovej siete býva pri každej kombinácií prepnutých prepínačov konštantný a rovný R.

DA prevodník s priečkovou rezistorovou sieťou
