Vodivé spojenie elektrických prvkov. Tieto prvky vytvárajú vodivú cestu a spĺňajú funkcie, ktoré od nich požadujeme.

Elektrický obvod môže byť:

Elektrický obvod môže byť:

  • uzavretý - ak je vodivá dráha elektrického obvodu uzavretá,
  • otvorený - ak je vodivá dráha obvodu prerušená napríklad otvoreným spínačom.

Správnym spojením zdroja a spotrebiča dvoma vodičmi vznikne jednoduchý elektrický obvod. Elektrický prúd preteká len uzavretým obvodom. V obvode jednosmerného prúdu vystupujú elektróny zo zápornej svorky zdroja do vodiča, prechádzajú vodičom do spotrebiča a zo spotrebiča vystupujú opäť do vodiča, ktorý vedie na kladnú svorku zdroja napätia. Smer pohybu elektrónov je práve opačný ako dohodnutý smer prúdu.

V jednoduchom obvode prerušujeme prúd najčastejšie spínačmi. Prerušením uzavretého obvodu vznikne otvorený elektrický obvod. Dôjde k prerušeniu priechodu elektrónov a týmto obvodom potom neprechádza elektrický prúd.

Vo väčšine prípadov je však situácia omnoho komplikovanejšia, pretože dnes sa už aj bežný spotrebič môže skladať z desiatok, stoviek alebo tisícok súčiastok, v ktorých sú vnútri realizované komplikované zapojenia skladajúce sa zo stoviek, tisícov i miliónov prvkov. Elektrický obvod tiež môže obsahovať viac zdrojov a viac vypínačov pre odpojovanie, prípadne prepínanie rôznych funkčných celkov.

Jednotlivými prvkami elektrických obvodov môžu byť napríklad batérie, vodiče, spínače, tlačidlá, žiarovky, diódy, tranzistory, rezistory, kondenzátory, ale aj ampérmeter, tyristor a ďalšie.

Zloženie jednoduchého elektrického obvodu

Jednoduchý elektrický obvod tvoria:

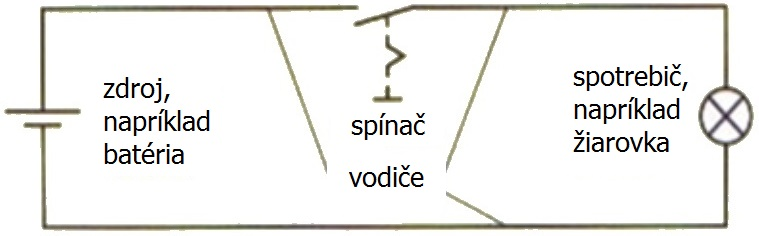

Schéma zapojenia (zobrazenie) jednoduchého elektrického obvodu



Elektrický prúd preteká len uzavretým obvodom.
