Vytvorené: 21. 12. 2020 Tlačiť

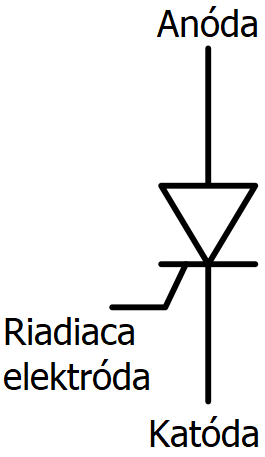

Značka



Polovodičová súčiastka slúžiaca k spínaniu elektrického prúdu (najčastejšie výkonových obvodov), fungujúci ako riadený elektronický ventil. Skladá sa zo štyroch vrstiev polovodiča v usporiadaní PNPN, takže v súčiastke sú tri PN prechody.

Na krajnej vrstve sú pripojené silové, na jednu z prostredných riadiaca elektróda. Pokiaľ na silové elektródy privedieme prúd, tyristor nevodí, až kým neprivedieme malé napätie aj na riadiacu elektródu. Potom sa tyristor lavínovite zopne a zotrváva vo vodivom stave, až dovtedy pokiaľ ním tečie prúd.



x x x

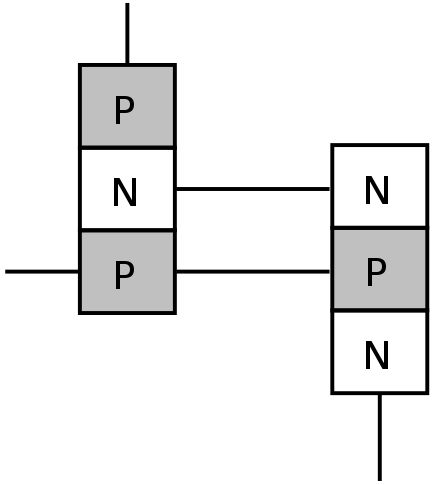

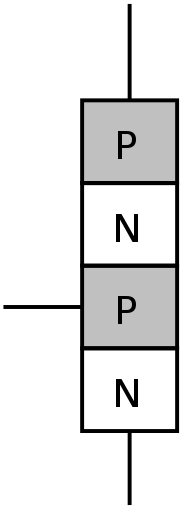

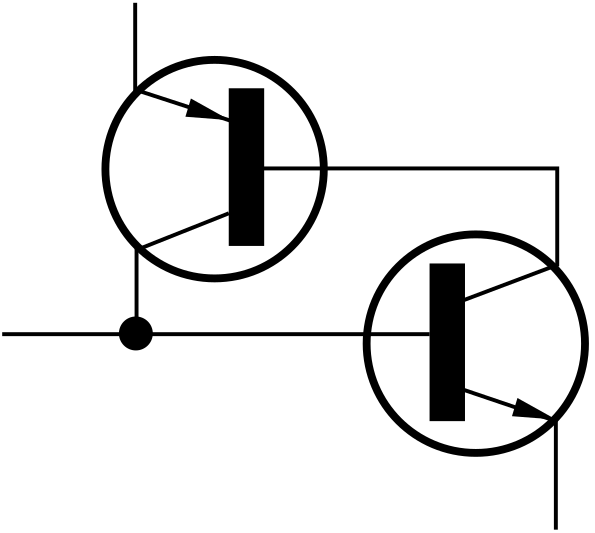

Zloženie tyristora a náhradné zapojenie z dvoch tranzistorov

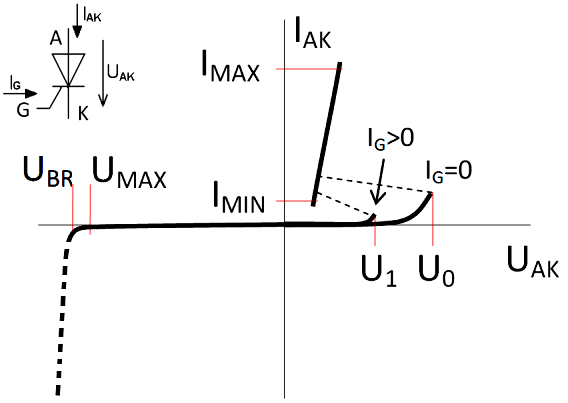

Voltampérová charakteristika tyristoru



x
Fotografie tyristorov KT206 a KT505



Je to veľmi účinný nástroj pre riadenie veľmi výkonných elektrických strojov. Najčastejšie sa používa v moderných elektrických lokomotívach pre pulznú reguláciu výkonu trakčných motorov pre jednosmerný prúd.

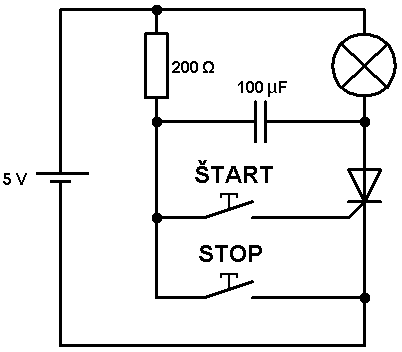

Simulácia ŠTART-STOP tlačidlového zapojenia tyristoru

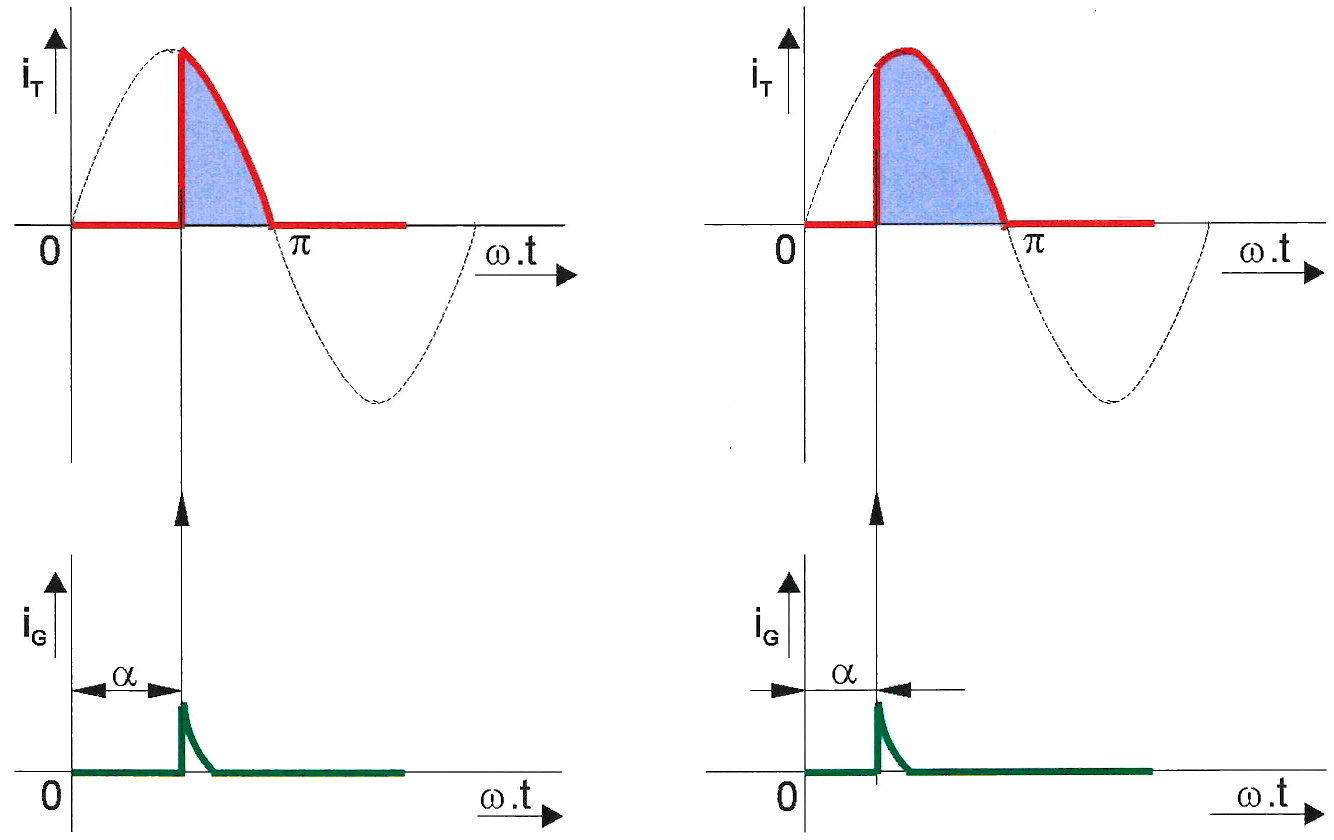

Horizontálne riadenie tyristora

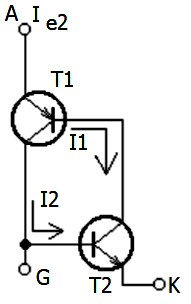

Súčiastku (tyristor) si môžeme zjednodušene predstaviť ako sústavu dvoch doplnkových tranzistorov T1 a T2 zapojených proti sebe tak, že kolektor jedného je spojený vždy s bázou druhého.

x



Tyristorový jav

Zdroje
Prevzaté a upravené z:
• https://topden.sk/tyristor-charakteristika-schema-zlozenie.
Dobré, použiteľné stránky:
· Elektronika pre každého - Tyristor
