Princíp práce nepriamo riadeného 5/3-cestného solenoidového ventilu v kľudovej polohe otvoreného :)

Vytvorené: 29. 08. 2018 Tlačiť

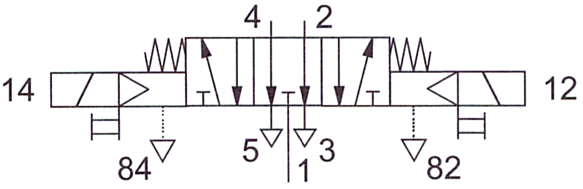

V kľudovej polohe:

• sú magnetické cievky bez prúdu,

• piest sa prostredníctvom obidvoch pružín centruje do stredovej polohy,

• prípojky 2 a 3, a tiež 4 a 5 sú spojené,

• prípojka 1 je blokovaná.

x
x

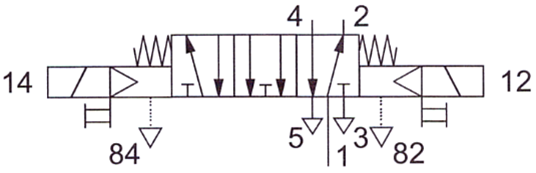

Ak na ľavú cievku privedieme prúd:

• pohybuje sa piest až k svojmu pravému dorazu,

• prípojky 1 a 4, a tiež 2 a 3 sú spolu spojené.


x

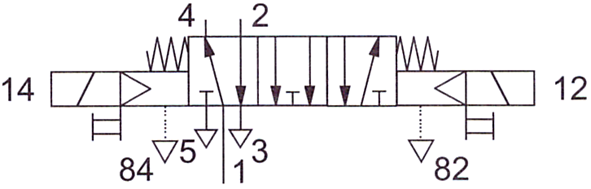

Ak prúd prúdi pravou magnetickou cievkou:

• pohybuje sa piest až k svojmu pravému dorazu,

• spoja sa prípojky 1 a 2, a tiež 4 a 5.





Každá z obidvoch spínacích polôh sa udrží tak dlho, pokiaľ príslušnými magnetickými cievkami prúdi prúd. Ak sa tok prúdu preruší, prepne sa piest do stredovej polohy.
