Princíp práce nepriamo riadeného 5/2-cestného solenoidového impulzného (bistabilného) ventilu :)

Vytvorené: 28. 08. 2018 Tlačiť

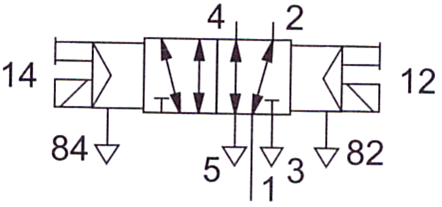

V zobrazenej polohe:

• piest sa nachádza pri ľavom doraze,

• prípojky 1 a 2, a tiež 4 a 5 sú spojené.

x
x

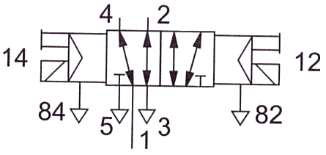

Ak na ľavú magnetickú cievku pripojíme prúd:

• pohybuje sa piest k pravému dorazu,

• prípojky 1 a 4, a tiež 2 a 3 sú spojené.


x

Ak sa má ventil zopnúť do východzej polohy:

• nestačí prerušiť prúd k ľavej magnetickej cievke,

• musíme pripojiť na prúd pravú magnetickú cievku.



x





Ak sa neovláda žiaden z obidvoch elektromagnetov, zotrvá piest v poslednej prijatej polohe. Toto tvrdenie platí tiež vtedy, ak sa obidva elektromagnety súčasne pripoja k prúdu a tým pôsobia proti sebe rovnakou silou.



Fotografia 5/2-cestného e-pneumatického ventilu ovládaného z oboch strán elektricky
