Počítačové siete - Fyzická topológia, zbernicová, hviezdicová, stromová a kruhová :)

Fyzické rozmiestnenie uzlov počítačovej siete.

Počítačová sieť pozostáva z uzlov, ktoré medzi sebou navzájom komunikujú prostredníctvom komunikačných kanálov. Ich fyzické rozmiestnenie vychádza z 3 základných topológií:

• Zbernicová (bus) je zo všetkých najjednoduchšia. Účastníci siete sú pripojení na spoločné spojovacie vedenie prostredníctvom odbočovacích prvkov (T – konektory). Používala sa hlavne tam, kde je ako vedenie použitý koaxiálny kábel. Na konci zbernice musí byť ukončovací člen – terminátor. V zbernicovej topológii sa nevyskytuje centrálna alebo riadiaca stanica. Dátové správy sa šíria vedením všetkými smermi a všetky stanice k nim majú prístup.
• Hviezdicová (star) je tvorená uzlami, ktoré sú pripojené do jedného centrálneho bodu. Rozšírená hviezdicová (extended star) topológiapredstavuje spojenie viacerých hviezdic prostredníctvom prepínačov alebo rozbočovačov. Hierarchická (stromová) topológia je podobná rozšírenej hviezde, ale namiesto pripájania hviezd ku prepínaču, sa pripájajú k počítaču kontrolujúcemu premávku sietí.
• Kruhová (ring) býva niekedy označovaná aj ako prstencová a predstavuje zapojenie počítačov tak, že prvý je prepojený s druhým, ten s tretím atď., až posledný zasa s prvým – čím uzatvárajú kruh. Dátové správy sa odovzdávajú postupne jedným smerom medzi stanicami. Z dôvodu ošetrenia poruchových stavov sa používa dvojité vedenie orientované opačnými smermi, ktoré v prípade poruchy stanice alebo prerušenia spojenia dokáže premostiť porušené miesto opačným smerom.

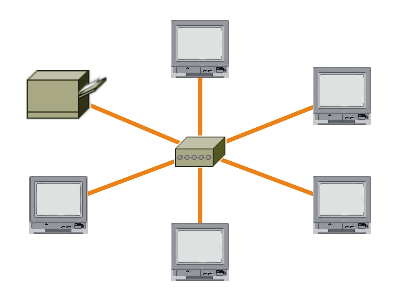

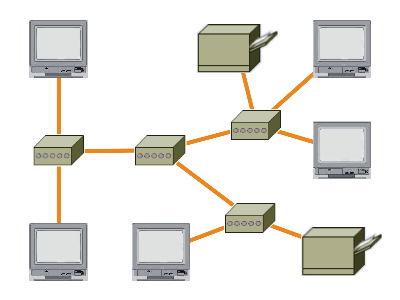

Hviezdicová topológia	Kombinovaná topológia

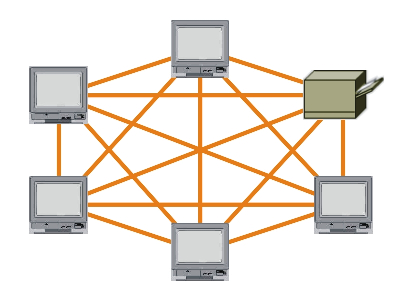

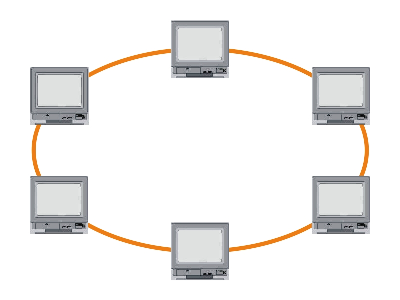

Kruhová topológia	Mesh topológia

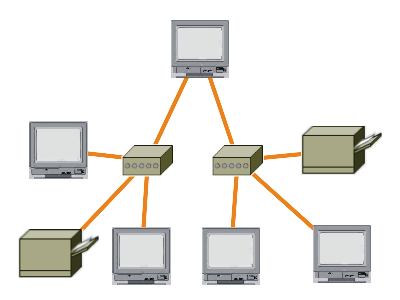

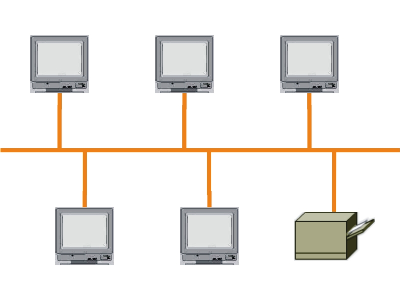

Stromová topológia	Zbernicová topológia
Rôzne topológie počítačových sietí
