Príklad grafického zobrazenia :)

Riadenie lisu

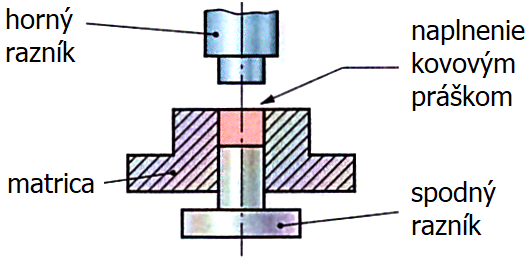

Zobrazte pracovný cyklus lisu pomocou jazyka Grafcet. Lis stláča kovový prášok vo forme na výlisky, ktoré sa následne spekajú.

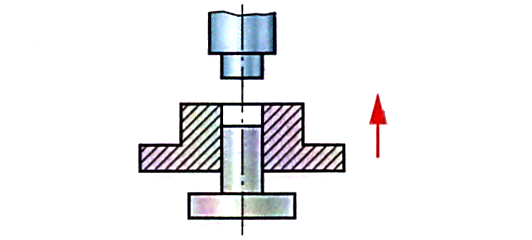

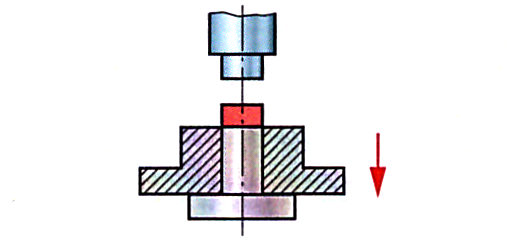

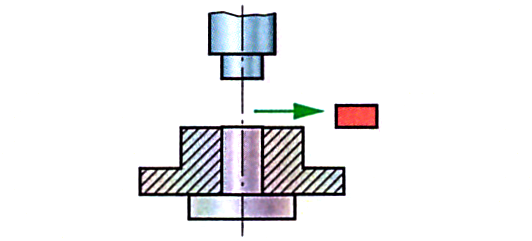

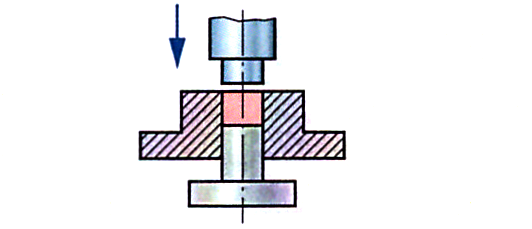

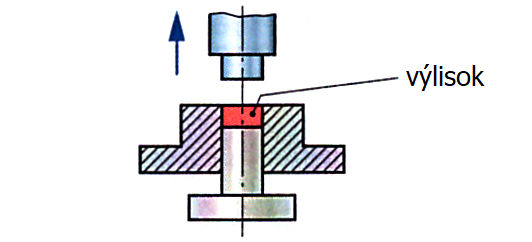

V kroku 1 sa lis nachádza v stave čakania, pričom lisovník a matrica sa nachádzajú v hornej polohe; svieti signál „Pripravený“. Po naplnení kovového prášku sa vykoná príkaz „Spustenie cyklu“ (CS) a akcia prebieha v poradí zobrazenom v jazyku Grafcet.

	x

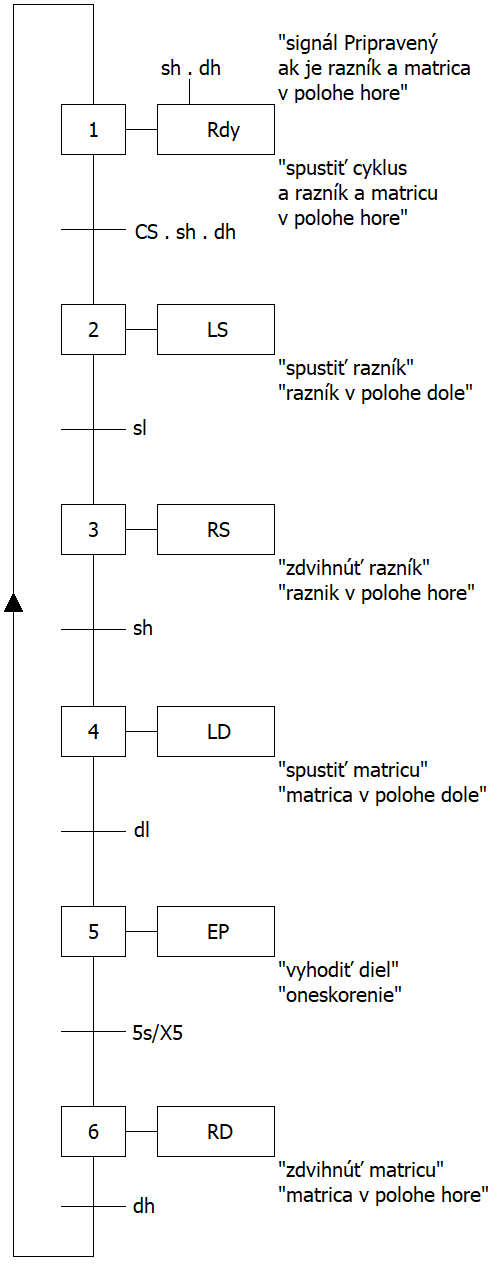

Zobrazenie v jazyku Grafcet
