Zostavovanie programu ako kontaktový plán (KOP), kontaktový plán (kontaktová schéma), prvky KOP, siete (vetvy), písanie textov, vkladanie programu, základné logické funkcie :)

Kontaktový plán je programovací jazyk pre priemyselné riadenie.

Používa grafické znaky (symboly ako v elektrickej schéme). Pospájaním prvkov kontaktového plánu vzniká sieť (elektrické obvody).

Prvky kontaktového plánu opisujú jeho logiku. Najvýznamnejšie značky sú na obrázku.

Spínací kontakt  (v zapnutom stave ním preteká prúd)	Vypínací kontakt  (v zapnutom stave ním prúd nepreteká)	Cievka relé	Operačné bloky funkcií
Prvky kontaktového plánu

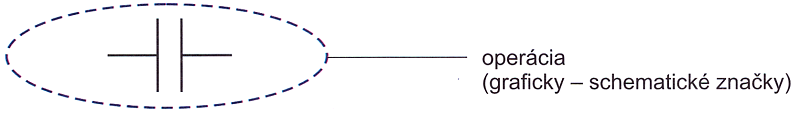

Riadiaci príkaz

Siete (vetvy) kontaktového plánu sa kreslia postupne zľava doprava a zhora dolu.

Kontaktový plán (KOP) sa vytvára pomocou grafických symbolov. Prehľad operácií zoradený podľa abecedy možno vyvolať stlačením klávesy F9, alebo voľbou všetkých operácií.

Písanie textov

• pri označení kroku – aj viac riadkov,
• pri vetve schémy KOP – len v riadku.

Vkladanie programu v KOP

1. Uloženie názvu programu.

2. Umiestenie prvkov KOP

• kurzorom a kliknutím ľavého tlačidla myši vybrať prvok,
• dvojitým kliknutím vložiť prvok na miesto vloženia.

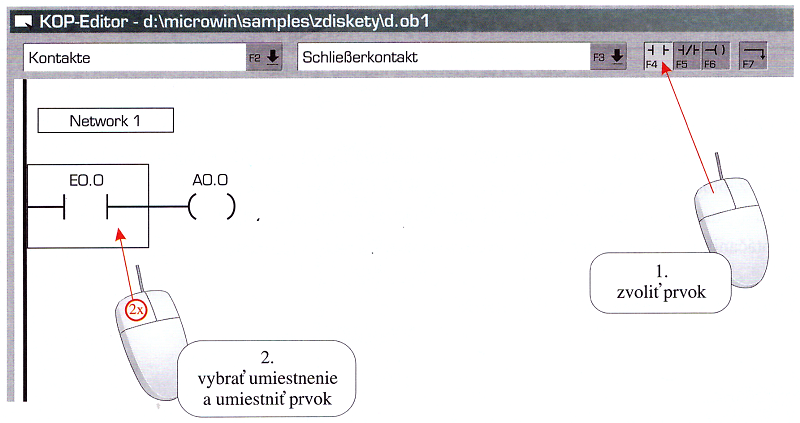

Tvorba kontaktového plánu

3. Operandy napísať do textového políčka a stlačiť klávesu Enter.

Ukončenie programu tvorí samostatný krok.

Základné logické funkcie:

Tabuľka pravdivostná [1]	Schematická značka	Zoznam príkazov	Kontaktový plán
Konjunkcia (logický súčin)

Tabuľka pravdivostná	Schematická značka	Zoznam príkazov	Kontaktový plán
Disjunkcia (logický súčet)

Tabuľka pravdivostná	Schematická značka	Zoznam príkazov	Kontaktový plán
Negácia

[1] Pravdivostná tabuľka.
