Spojité regulátory sú v stave aktivovať nastavovaciu veličinu y v akomkoľvek stave v rámci nastavovacej oblasti.

Rozoznávame:

• P-regulátory,
• I-regulátory,
• D-regulátory.



P-regulátor

V prípade P-regulátora je nastavovacia veličina y úmerná ku odchýlke e.





Použitie P-regulátora v rámci regulačného zariadenia výšky hladiny

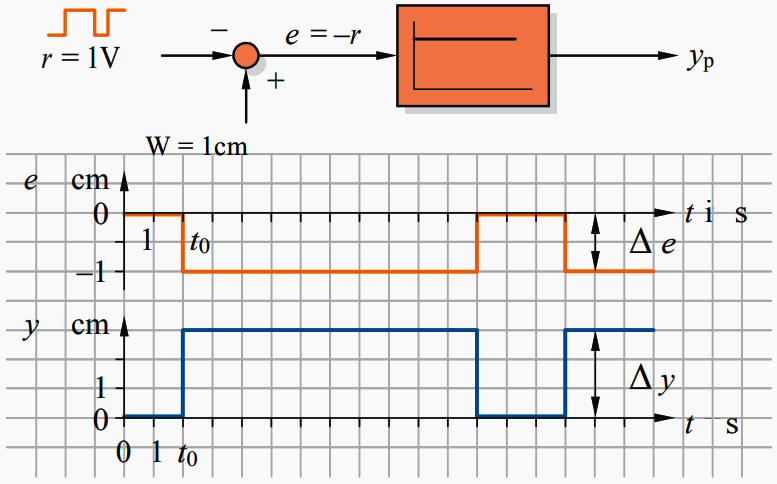

Časové správanie P-regulátora





V prípade P-regulátora nasleduje nastavovaná veličina úmerne regulačnú odchýlku a regulačná odchýlka zostáva zachovaná. P-regulátory sú veľmi rýchle regulátory, ktoré reagujú bez oneskorenia.





I-regulátor

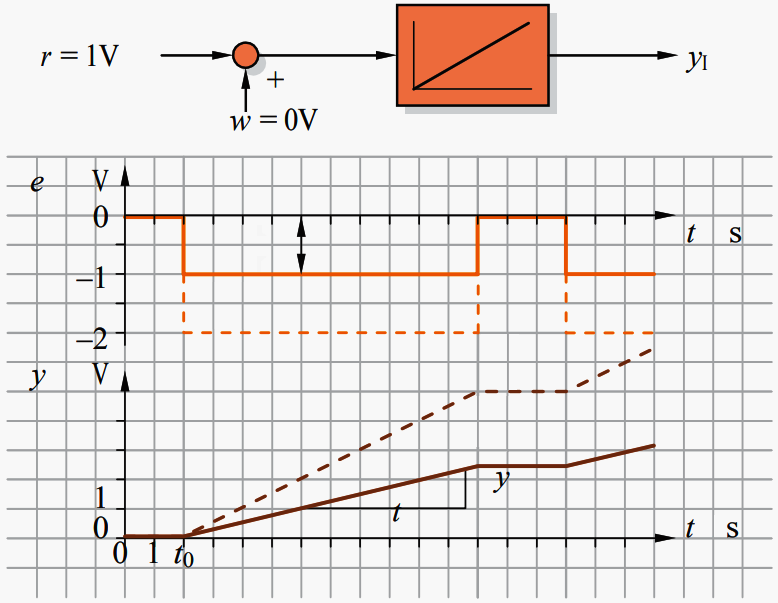

Časové správanie I-regulátora





V prípade I-regulátora sa mení nastavovacia veličina tak dlho, ako dlho trvá regulačná odchýlka. Ak je rovná nule, ukladá I-regulátor hodnotu nastavovacej veličiny. Nastavovaná rýchlosť je úmerná s regulačnou odchýlkou.





D-regulátor

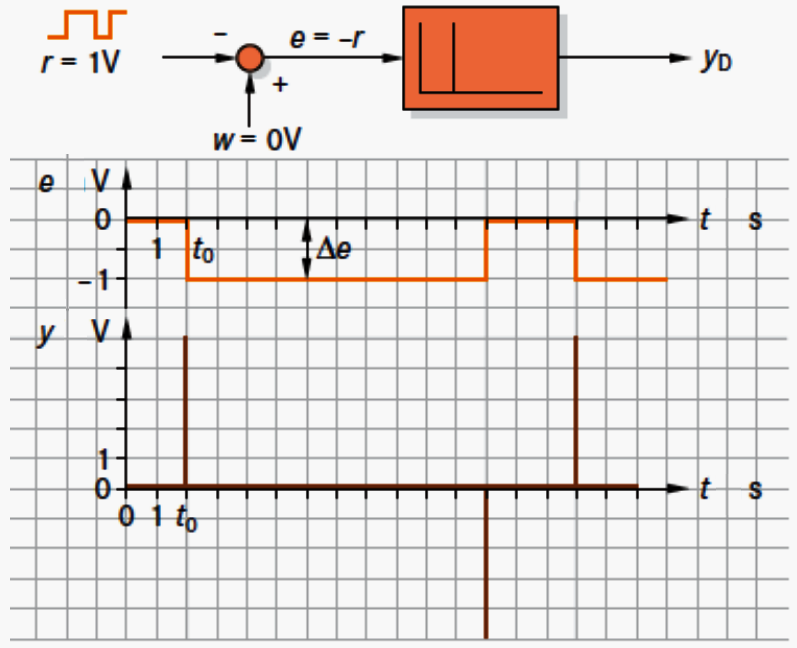

Časové správanie D-regulátora



Koeficient odchýlky K_D a čas odchýlky T_D sú v prípade D-regulátorov identické.

D-regulátory reagujú len na zmenu regulačnej odchýlky. Na výstupe D-regulátora by musel teoreticky existovať impulz s nekonečnou amplitúdou.
