Dvojpóly, viacpóly, charakteristická rovnica súčiastky, voltampérová charakteristika (VACH, V-A charakteristika) :)

Súčiastky, ktoré zapájame do elektrického obvodu dvoma vývodmi (svorkami), nazývame dvojpóly.

Sú to napríklad: rezistory, kondenzátory, diódy...

Po zapojení dvojpólu do obvodu prechádza súčiastkou prúd I, ktorý vytvára medzi jej svorkami napätie U (svorkové napätie) závislé od prúdu. Matematické vyjadrenie vzťahu medzi prúdom a napätím I = f(U) sa nazýva charakteristická rovnica súčiastky. Grafické znázornenie závislosti prúdu prechádzajúceho súčiastkou od napätia medzi jej vývodmi ja voltampérová charakteristika (VACH). Jednotlivé dvojpóly sa od seba líšia priebehom tejto charakteristiky a podmienkami, pri ktorých sa môže príslušný priebeh dosiahnuť, napríklad frekvencia, teplota...

Viacpóly sú súčiastky, ktoré zapájame do obvodu viac ako dvoma svorkami. Napríklad tranzistor je trojpól, má kolektor, emitor a bázu, transformátor s jednou primárnou a jednou sekundárnou cievkou je štvorpól, integrovaný obvod s mnohými vývodmi je tiež viacpól.

VACH súčiastok môžeme jednoducho merať podľa nasledujúceho zapojenia, ktorým meráme voltamérovú charakteristiku diódy.

	x

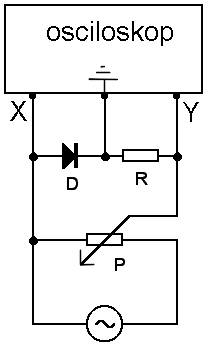

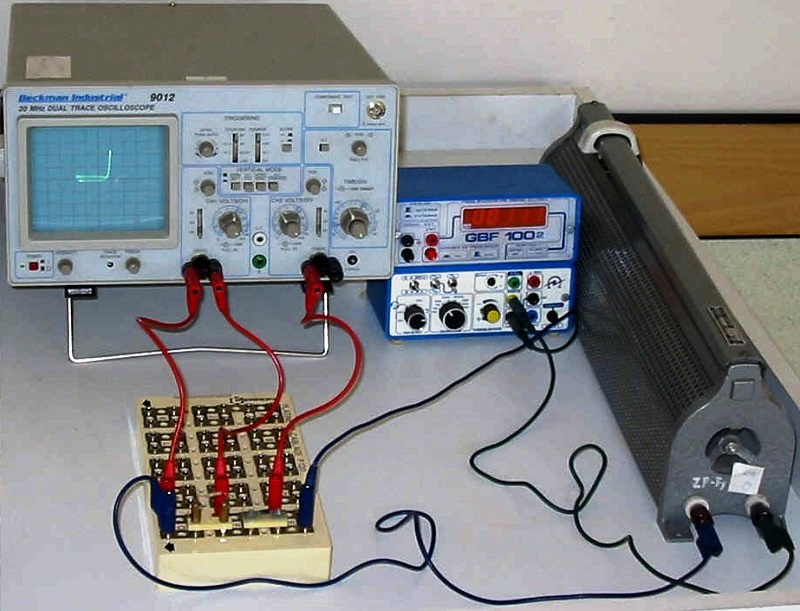

Zapojenie pre meranie VACH diódy: schéma a fotografia

Na osciloskope použijeme režim XY a na jeho obrazovke uvidíme VACH diódy.

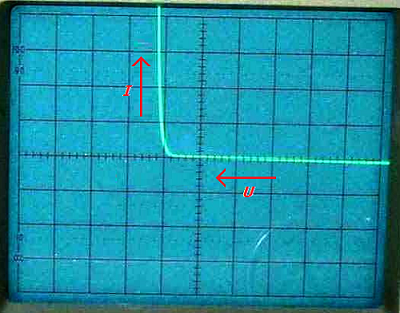

VACH diódy. Os napätia smeruje sprava doľava, os prúdu zdola nahor, citlivosť v horizontálnom smere je 0,5 V na dielik

Zdroje
Prevzaté a upravené z:
• http://elektross.gjn.cz/soucastky/jeden_prechod/usmernov_dioda2.html.
