Magnetický snímač (kotvový spínač, jazýčkové relé, jazýčkový kontakt, elektromagnetické relé) :)

Autor: Doplnené 11. 03. 2023

Vytvorené: 23. 08. 2018 Tlačiť

Značka



Magneticky ovládaný bezkontaktný snímač.

Nesmie sa používať na miestach so silným magnetickým poľom.

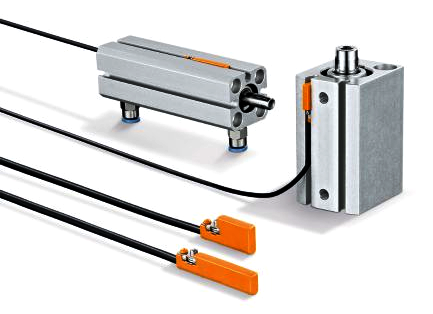

Magnetický snímač detekuje polohu piestnice valca









  xxxxxx
Fotografie

Princíp

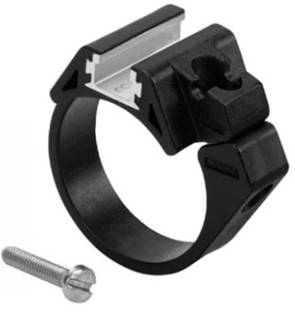

Montáž:

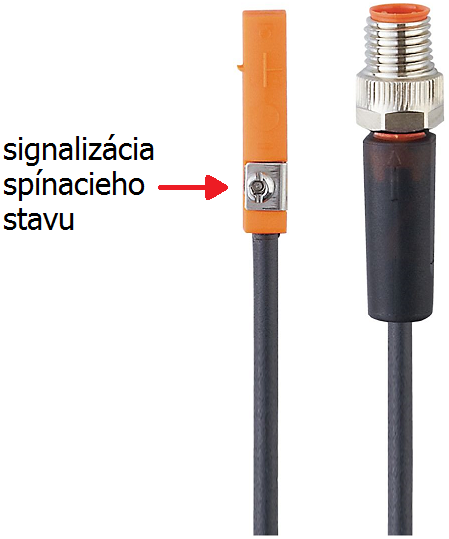

hnedý vodič = +24 V, kladný pól, v laboratóriach býva červený
čierny vodič = signálny vodič, zjednodušene 0 a 1
modrý vodič = záporný pól, v baboratóriách sa pripája obyčajne na 0 V a býva modrý

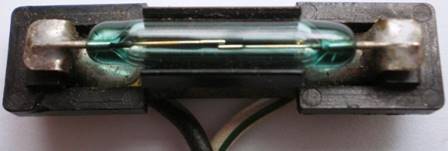

Jazýčkový kontakt podrobne:

Pri jazýčkovom kontakte ide o dva feromagnetické jazýčky kontaktov v sklenej rúrke. Ak je v ich blízkosti (permanentný) magnet alebo cievka, ktorou preteká prúd, jazýčky kontaktu sa navzájom pritiahnu ako trvalé magnety. Tým sa uzatvorí prúdový okruh.

Jazýčkový kontakt teda registruje magnetické polia.

Životnosť, oblasť použitia

Nakoľko pri jazýčkových kontaktoch sa spínací signál generuje mechanicky, je jeho životnosť tiež obmedzená, t.j. približne 107 zopnutí.

Magnetické senzory (snímače) podrobne
