Koncový spínač e-pneumatický, mikrospínač :)

Značka

Slúži na ohraničenie okrajových polôh dráhy pohybujúcich sa strojov. Časť stroja, ktorá sa pohybuje, narazí na kolík a stlačí ho smerom dole. Tým sa jedny kontakty rozpoja a druhé sa spoja.

Miniatúrne koncové spínače pre malé výšky (do 1 mm) sa nazývajú mikrospínače.

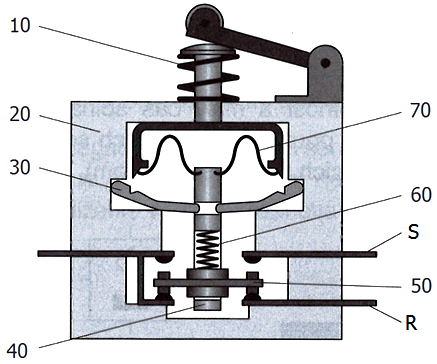

	x	Zloženie koncového spínača 10 – tlaková pružina 20 – teleso 30 – nutná deliaca páka 40 – vodiaci čap 50 – kontaktný jazýček 60 – kontaktná tlaková pružina 70 – ohnutá plochá pružina S – svorka R – rozpínač	x
Zloženie a prierez koncového spínača

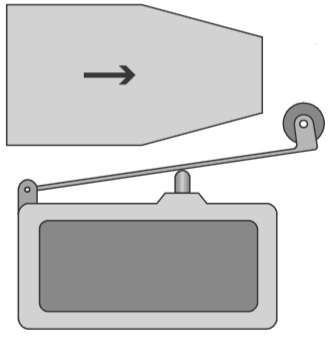

Zosnímanie koncovej polohy valca

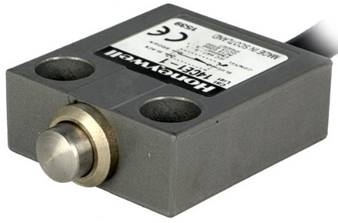

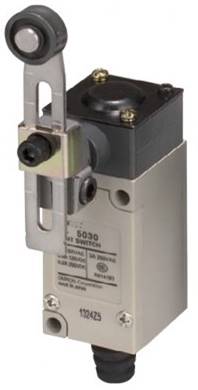

Fotografie

x

Zloženie koncového spínača
