Dvojčinný lineárny hydromotor (valec) :)

Značka

Tlaková kvapalina je privádzaná z obidvoch strán piesta. Preto je možné riadiť pohyb piestnej tyče v obidvoch smeroch.

Pri motore s jednostranne vyvedenou piestnicou treba mať na zreteli dôležitý fakt, že silový účinok a rýchlosť pohybu piesta je pre vysúvanie a zasúvanie piesta rôzny.

Dvojčinné valce sú určené na tlak aj na ťah.

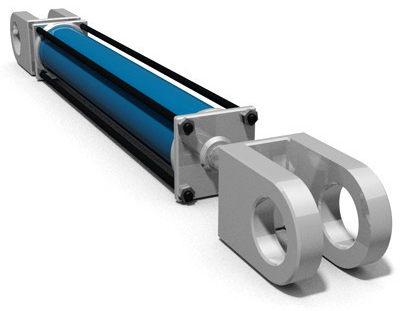

Prierez	CAD model

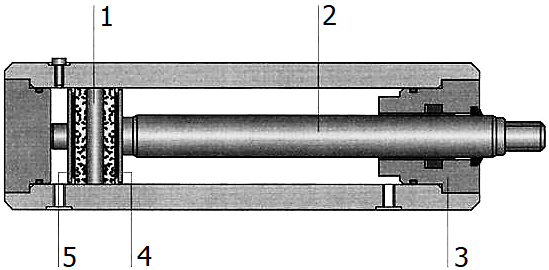

		Časti dvojčinného valca
1	x	Piest
2		Piestna tyč
3		Vedenie piestnej tyče
4		Plocha piestu na strane piestnej tyče (plocha piestového medzikružia)
5		Plocha piestu

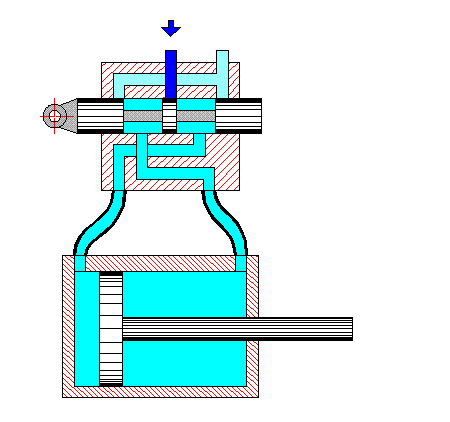

Ovládanie dvojčinného hydraulického valca

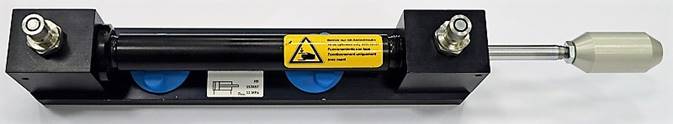

Fotografia

• Dvojčinný lineárny hydromotor (valec) (popísaný vyššie),
• Diferenciálny hydromotor,
• Synchrónny hydromotor,
• S tlmením v koncovej polohe,
• Tandemový hydromotor,
• Teleskopický hydromotor.

x

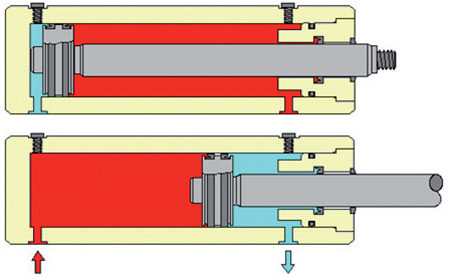

Zloženie dvojčinného valca
