Jednočinný lineárny hydromotor (valec) :)

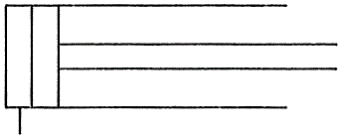

Značka

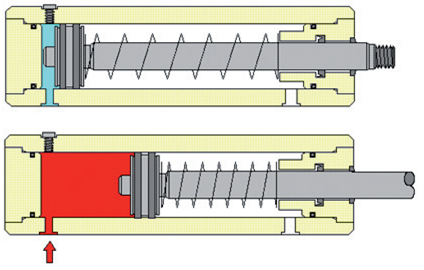

V prípade jednočinného lineárneho motora je tlaková kvapalina privádzaná len z jednej strany piesta, teda riadený je pohyb len v jednom smere.

Vratný pohyb je vyvodený buď vnútornou pružinou, alebo vonkajšou silou pôsobiacou na piestnu tyč v príslušnom smere.

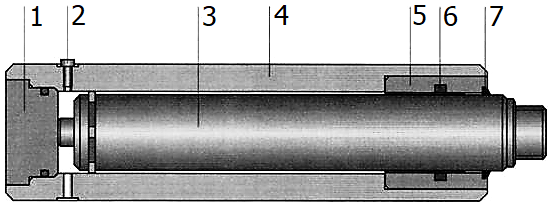

Prierez

		Časti jednočinného valca
1	x	Upínacia skrutka
2		Odvzdušňovacia skrutka
3		Piestna tyč
4		Teleso valca
5		Vedenie piestnej tyče
6		Tesnenie piestnej tyče
7		Stierací krúžok

Rozoznávame:

• Jednočinný lineárny hydromotor (valec) (popísaný vyššie),
• Plunžérový (plunžrový) lineárny hydromotor (valec).

x

Zloženie jednočinného valca
