Kompresor pneumatický piestový, jednostupňový piestový kompresor, dvojstupňový piestový kompresor :)

Značka

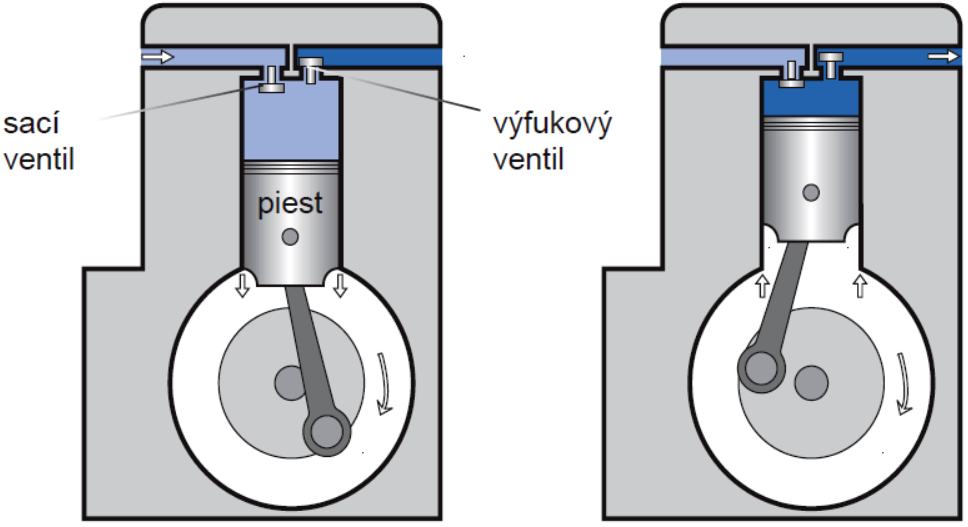

Jednostupňový piestový kompresor

Vzduch s atmosférickým tlakom je nasávaný a pohybom piesta stláčaný na požadovaný tlak. Pohybom piestu od hlavy valca smerom ku kľukovej skrini sa vo valci zníži tlak, ktorý otvorí samočinný sací ventil, ktorým prúdi vzduch z atmosféry do valca. Po zmene pohybu piestu smerom kihlave valca sa sací ventil uzavrie, tlak vzduchu otvorí výfukový ventil aistlačený vzduch prúdi do vzdušníka.

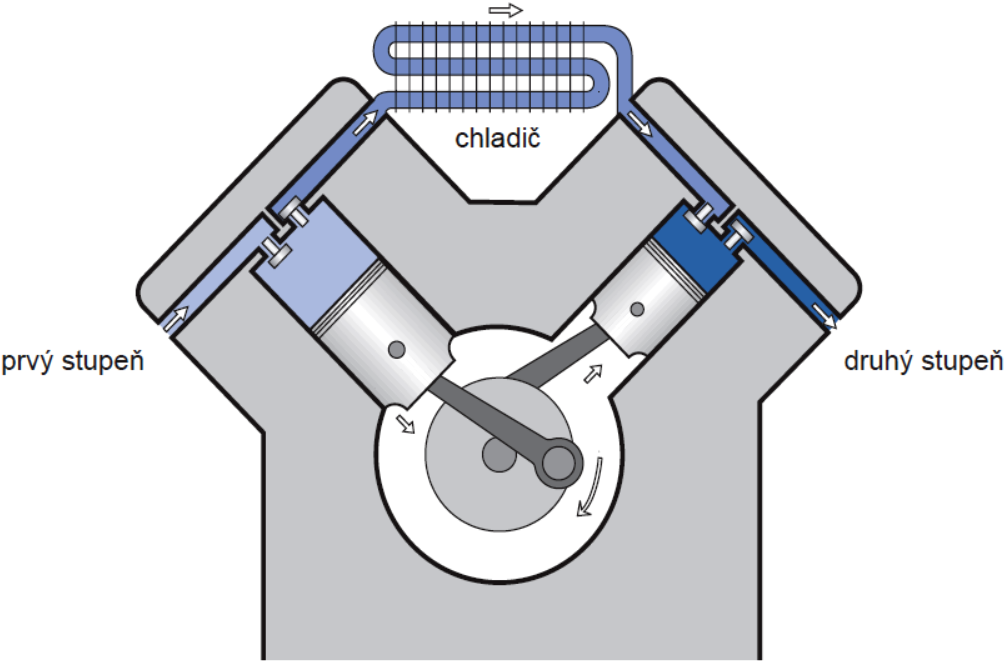

Dvojstupňový piestový kompresor

Dvojstupňové piestové kompresory pracujú s vyššou účinnosťou, preto majú v porovnaní s jednostupňovými kompresormi menší príkon. Vzduch medzi prvým a druhým stupňom kompresora prechádza chladičom, viktorom vzduch po ochladení zmenší svoj objem.

Konečná teplota vzduchu na výstupe z kompresora je približne 120 °C.

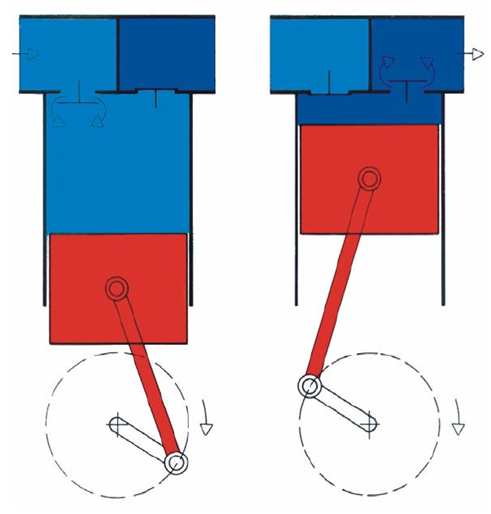

Prierez

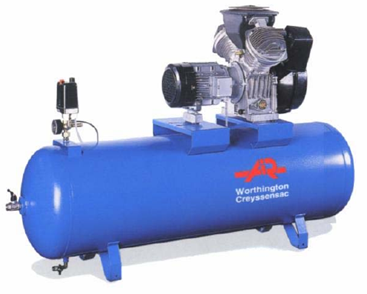

	Fotografie

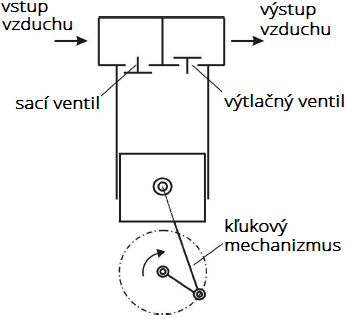

Prierez

Piestové kompresory inak:

Piestové kompresory s priamočiarym pohybom piestu sú asi najpoužívanejším typom kompresorov. Sú vhodné k získaniu ako nízkych, tak vysokých tlakov pohybujúcich sa od 100 kPa až po niekoľko tisíc kPa. Pre dosiahnutie vyšších tlakov je nutné viacstupňové prevedenie, u ktorého sa vzduch medzi jednotlivými stupňami kompresora chladí. Nasatý vzduch sa v prvom stupni stlačí, nasleduje jeho ochladenie a potom stláčanie v ďalšom stupni. Teplo vzniknuté pri stláčaní býva odvádzané vzduchom alebo vodou.

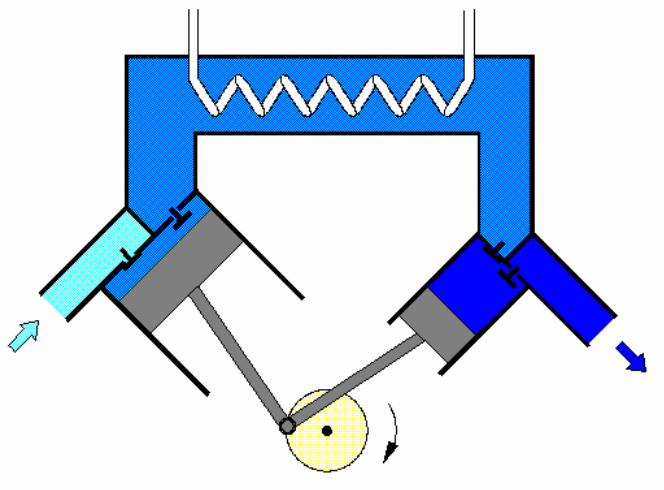

Jednostupňový piestový kompresor	xxxx	Dvojstupňový piestový kompresor s chladičom vzduchu

Princip práce

x

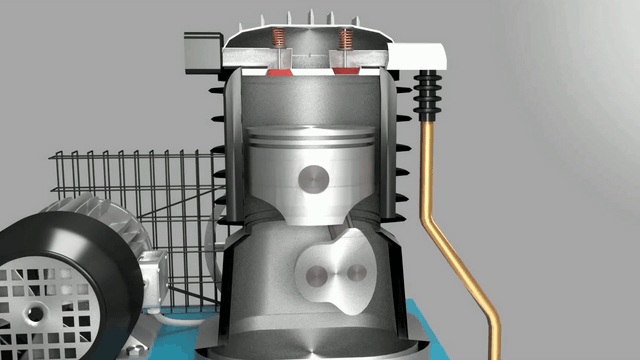

Princíp práce piestového kompresora
