4. Konštrukcie nastaviteľných škrtiacich ventilov :)

Vytvorené: 21. 02. 2018 Tlačiť

Obrázok konštrukcie	x	Druh konštrukcie	x	Odpor resp. hlavné výhody	x	Závislosť funkcie od viskozity	x	Nastaviteľnosť	x	Konštrukcia

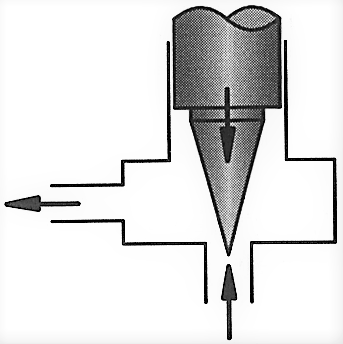

		Ihlová štrbina		zvýšenie rýchlosti, vysoký podiel trenia spôsobený veľkou dĺžkou štrbiny		vysoká kvôli veľkému podielu trenia		nevýhodné veľké rozšírenie prierezu pri krátkej nastaviteľnej dráhe, nevýhodný pomer plochy k obvodu		málo nákladná, jednoduchá konštrukcia
-----------

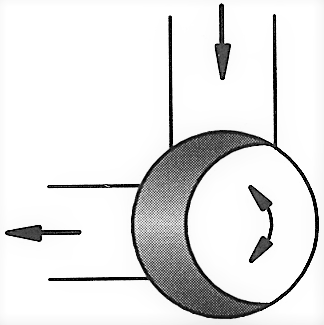

		Obvodová štrbina		zvýšenie rýchlosti, vysoký podiel trenia spôsobený veľkou dĺžkou štrbiny		vysoká kvôli veľkému podielu trenia avšak menšia ako u ihlovej štrbiny		rovnomerné rozšírenie prierezu, rovnomerný pomer plochy k obvodu, celková dráha nastavenia iba 90 °		málo nákladná, jednoduchá konštrukcia, nákladnejšia ako u ihlovej štrbiny
-----------

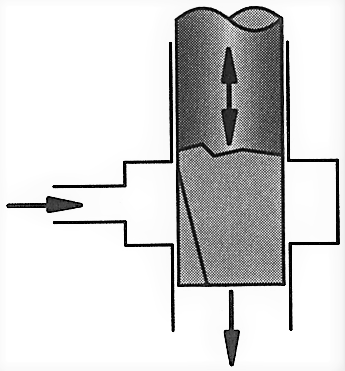

		Pozdĺžna štrbina		zvýšenie rýchlosti, vysoký podiel trenia spôsobený veľkou dĺžkou štrbiny		vysoká kvôli veľkému podielu trenia avšak menšia ako u ihlovej štrbiny		rovnomerné rozšírenie prierezu, rovnomerný pomer plochy k obvodu, jemnejšia nastaviteľnosť vďaka väčšej dráhe nastavenia		málo nákladná, jednoduchá konštrukcia, nákladnejšia ako u ihlovej štrbiny
-----------

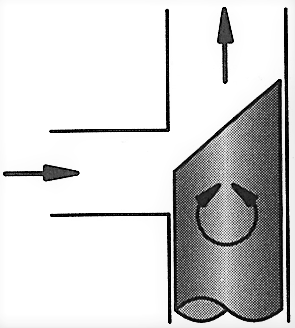

		Šikmá štrbina		zvýšenie rýchlosti, menší podiel trenia, krátka dráha štrbiny		nízka		nevýhodné, rovnomerné nastavenie prierezu, dráha nastavenia 180 °		málo nákladná
-----------

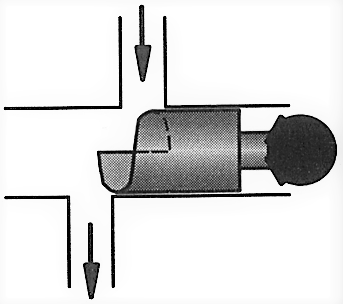

		Špirálová šikmá štrbina		zvýšenie rýchlosti, maximálne trenia		nezávislá		jemné, rovnomerné rozšírenie prierezu, dráha nastavenia 360 °		drahá, kvôli zhotoveniu skrutkovice
