Ventil e-hydraulický 4/3-cestný rozvádzač s obtokovou stredovou polohou (4/3-cestný rozvádzač magneticky riadený a s obtokovou stredovou polohou/167085) :)

Vytvorené: 17. 02. 2018 Tlačiť

Značka



Rozvádzač má 3 polohy pre riadenie objemových prietokov. Do činnosti sa uvádza priamo pomocou magnetov na jednosmerné napätie. V stredovej polohe sú prípojky A a B uzavreté a prípojky P a T sú navzájom prepojené.

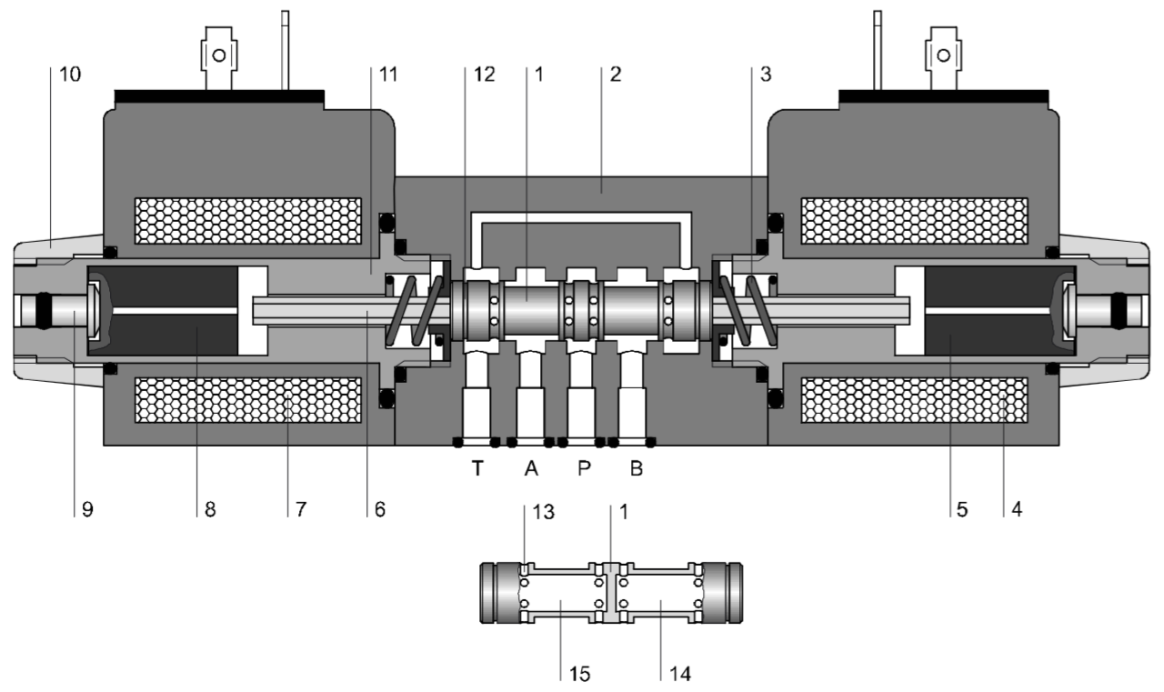

Zloženie
1 Piest x 9 Núdzový ručný ovládač
2 Teleso   10 Matica
3 Pružina    11 Tlaková rúra
4 Magnetická cievka Y2   12 Drážka na vyrovnanie tlaku
5 Kotva   13 Priečne vyvŕtaná diera
6 Zdvíhadlo   14 Piestová komora
7 Magnetická cievka Y1   15 Piestová komora
8 Kotva



Ventil je zobrazený v reze v stredovej polohe. Prípojky A a B sú uzavreté. Prípojka P sa prepojí cez priečne vyvŕtanú dieru v pieste s komorou a odtiaľ sa prepojí cez priečne vyvŕtané diery s prípojkou T. Keď nie je ani jeden z magnetov pod napätím, ventil zaujme túto pozíciu vďaka pôsobeniu obidvoch tlakových pružín (pružinové centrovanie). Pripojením napätia k magnetickej cievke Y2, zatlačí kotva piest cez zdvíhadlo proti pružine, ktorá sa nachádza na opačnej strane. Tým sa prípojka prepojí cez piestovú komoru s prípojkou B a zároveň sa prípojka A prepojí cez piestovú komoru s prípojkou T.

Pripojením napätia k magnetickej cievke Y1 bude piest posunutý opačným smerom. Vtedy sa prípojka P prepojí cez piestovú komoru s prípojkou A a zároveň sa prepojí prípojka B cez piestovú komoru s prípojkou T.

Spínací magnet pozostáva z tlakovej rúry, osadeného telesa cievky, pripevneného pomocou matice a zdvíhadla. Elektrické pripojenie je zrealizované cez zásuvku ventilu.

Núdzové ručné ovládanie umožní ovládanie aj bez elektrickej energie.

Drážka na vyrovnanie tlaku redukuje na obvode vznikajúce bočné sily. Tým sa podstatne zníži adhézne trenie pri vysokých tlakoch.



Fotografia



  4/3 ventil riadený solenoidom
