Pravidlá pre tvorbu hydraulických schém zapojenia v e-hydraulike :)

• Hydraulické schémy zapojenia pozostávajú z dvoch častí: z hydraulickej časti a elektrickej časti, pričom:

• hydraulická energia je pripojená, t.j. piesty a pracovné prvky sú v stave, ktorý vyplýva z toho, že všetky elektricky ovládané ventily sa nachádzajú v kľudovom stave a súčasne je systém pod tlakom,
• elektrická energia je odpojená, t.j. elektricky ovládané ventily sú v kľudovom stave (ventily nie sú činné).

• Ak kreslíme rozsiahle vedenie s viacerými pracovnými prvkami, mali by sme ho rozdeliť na jednotlivé riadiace reťazce.

• Jednotlivé prvky hydraulických schém sú označené číselne. Označenie pozostáva zo skupinového čísla a čísla prístroja.

• Jednotlivé riadiace reťazce sú priebežne číslované podľa poradia číslovkami 1, 2, 3..., zdrojová časť prislúcha viacerým reťazcom a preto sa označuje poradovým číslom 0.

• Každý prvok riadiaceho reťazca sa označuje číslom prístroja, ktoré sa skladá z poradového čísla riadiaceho reťazca a charakteristického čísla.

• V praxi má tento systém označovania skupinovými a prístrojovými číslami tú výhodu, že obsluha môže podľa čísla aktuálneho prvku rozpoznať účinok signálu[1].

• Norma povoľuje doplňujúce označenie pomocou písmen.

• Doplnkovo sa môžu v schéme uvádzať aj bližšie údaje o čerpadlách, tlakových ventiloch, tlakomeroch, valcoch, hydromotoroch, rúrach a hadiciach.

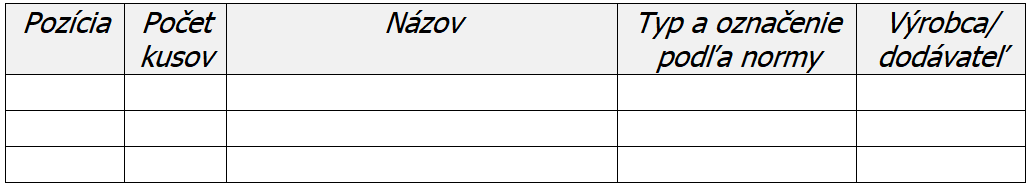

• Ku každej schéme hydraulického zapojenia patrí kusovník.

[1] Napríklad ak bude zistená závada na valci 2.0, možno vychádzať z toho, že príčinu je treba hľadať v druhej skupine a na prvkoch, ktorých prvé číslo je 2.
