A/D prevodník, D/A prevodník, digitalizácia, vzorkovanie a kvantovanie (kvantizácia), údajové slovo, kvantizačná chyba :)

A/D prevodníky – zabezpečujú prevod vstupného analógového signálu na výstupný číslicový signál (digitalizáciu). Vstupným signálom je najčastejšie napätie (U_VST), výstupom potom údajové slovo so stanoveným počtom bitov B_n÷B₀.

Prevod spojitého analógového signálu na diskrétny číslicový tvar sa vo väčšine prevodníkov prevádza v dvoch krokoch. Analógový signál sa najprv periodicky vzorkuje, tzn. získava sa sled úzkych impulzov, ktorých amplitúdy zodpovedajú analógovému signálu v príslušných časových okamžikoch. V druhom kroku sú amplitúdy jednotlivých signálov prevedené tzv. kvantovaním na číslicový tvar. Kvantizácia priraďuje jednotlivým vzorkám diskrétnu hodnotu (výstupné údajové slovo).

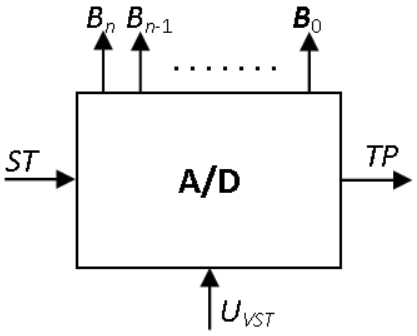

Bloková schéma A/D prevodníka

D/A prevodníky – zabezpečujú prevod vstupnej číslicovej informácie (údajového slova B_n, B_n-1, ... B₁, B₀) na výstupný analógový signál, obvykle na zodpovedajúcu hodnotu elektrického napätia U_VÝST [1].

Na výstupe prevodníka však nemôžeme nastaviť ľubovoľnú hodnotu analógového signálu, výstupný signál je schodovitý, jeho hodnoty môžu nadobúdať iba diskrétne hodnoty. Chyba spôsobená diskrétnymi úrovňami výstupného signálu sa nazýva kvantizačná chyba. Maximálna nepresnosť, teda rozdiel medzi požadovanou a nastavenou hodnotou výstupného signálu je daný polovicou prírastku výstupného signálu, zodpovedajúcemu najnižšiemu bitu vstupného údajového slova (LSB – B₀).

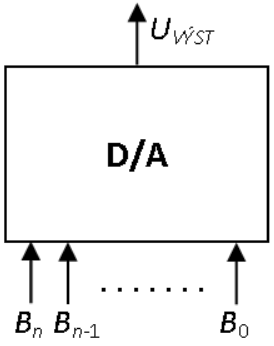

Bloková schéma D/A prevodníka

[1] Menej často elektrického prúdu.
