Nové symboly a značky súčiastok a meracích prístrojov v elektrotechnike :)
Autor: Igor Krucovčin, Doplnené 29. 05. 2023
Vytvorené: 29. 10. 2020 Tlačiť
Obsah:
Základné značky 3
Súčiastky s PN-prechodom 6
Rezistory rôzne 4
Kondenzátory rôzne 4
Cievky rôzne 3
Spínače a Tlačidlá 10
Diódy rôzne 7
Meracie prístroje 6
Spracovanie zvuku 4
Zdroje napätia 6
Vodiče 3
Relé 4
Logické členy 6
Rôzne 6
K 29. máju 2023 sa v článku nachádza 76 značiek.
Základné značky
| Názov | x | Značka |
| Rezistor |  |
|
| Cievka |  |
|
| Kondenzátor |  |
S PN-prechodom
| Názov | x | Značka |
| Dióda |  |
|
| Tranzistor NPN |  |
|
| Tranzistor PNP |  |
|

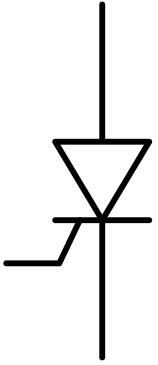

| Tyristor |  |
|
| Diak |  |
|
| Triak |  |
Rezistory rôzne
| Názov | x | Značka | x | |
| Rezistor | |
|||
| Potenciometer |  |
 |
||
| Trimer |  |
Kondenzátory rôzne
| Názov |
x | Značka |
| Kondenzátor | |
|
| Elektrolytický kondenzátor |  |
|
| Nastaviteľný (ladiaci) kondenzátor |  |
|
| Dolaďovací kondenzátor |  |
Cievky rôzne
| Názov | x | Značka |
| Cievka vzduchová | |
|
| Cievka so železným jadrom |  |
|
| Cievka s feritovým jadrom |  |
Spínače a Tlačidlá
| Názov | x | Značka | x | x | x | |||

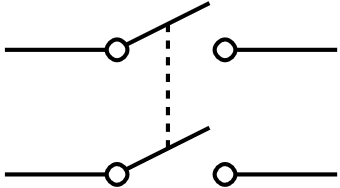

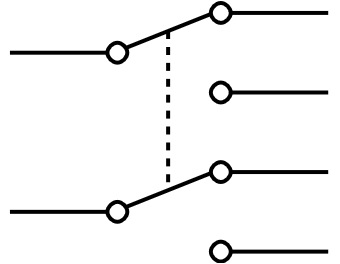

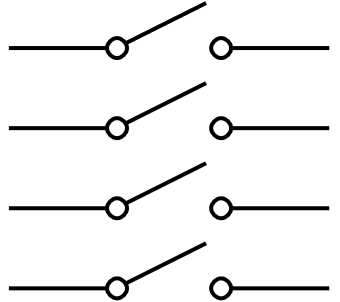

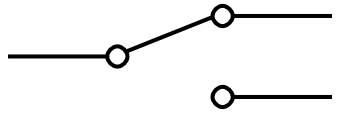

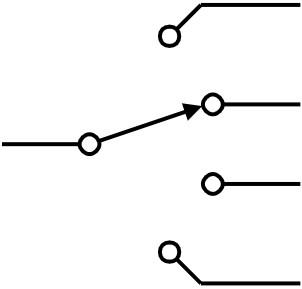

| Spínače |  |
 |
 |
 |
||||
 |
 |
 |
 |
|||||
| Tlačidlá |  |
 |
Diódy rôzne
| Názov | x | Značka | x | |
| Dióda |  |
|||
| Polovodičová dióda |  |
|||
| LED |  |
 |
||
| Fotodióda |  |
|||
| Zenerova dióda (stabilizačná dióda) |  |
Meracie prístroje
| Názov | x | Značka | x | |
| Ampérmeter |  |
|||
| Ohmmeter |  |
|||
| Voltmeter |  |
|||
| Osciloskop |  |
|||
| Galvanometer |  |
 |
Spracovanie zvuku
| Názov | x | Značka |
| Mikrofón |  |
|
| Reproduktor |  |
|
| Slúchadlo |  |
|
| Zvonček |  |
Zdroje napätia
| Názov | x | Značka | x | |
| Transformátor |  |
|||
| Zdroj jednosmerneho napätia |  |
 |
||
| Zdroj striedavého napätia |  |
 |
||
| Článok, monočlánok |  |
 |
||
| Batéria elektrických článkov |  |
 |
||
| Zem |  |
Vodiče
| Názov | x | Značka | x | |
| Vodič |  |
|||
| Kríženie vodičov |  |
 |
||
| Spojenie vodičov |  |
 |
Relé
| Názov | x | Značka | x | |
| Bežné relé |  |
|||
| Relé s oneskorením odpadu |  |
|||
|
Relé s oneskorením príťahu |
 |
|||
|
Elektronické počítadlo impulzov |
 |
Logické členy
| Názov | x | Značka |
| AND |  |
|
| NAND |  |
|
| NOR |  |
|
| NOT |  |
|
| OR |  |
|
| XOR |  |
Rôzne
| Názov | x | Značka |
| Anténa |  |
|
| Poistka |  |
|
|

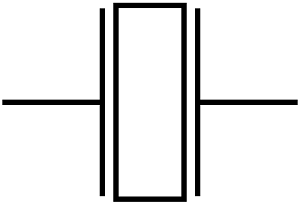

Kryštál |
 |
|
| Žiarovka |  |
|
| Motor |  |
|
| Operačný zosilňovač |  |
