Je uzemňovač zámerne zriadený na uzemnenie? Typ zhotoveného uzemňovača sa volí podľa miestnych podmienok, t.j. podľa merného odporu (rezistivity) pôdy, veľkosti nezastavaného priestoru, úpravy terénu a podobne. Zhotovené uzemňovače sa ukladajú do vrstvy dobre vodivej pôdy tak, aby uzemňovač bol s ňou v dobrom styku.

Z hľadiska uloženia rozlišujeme:

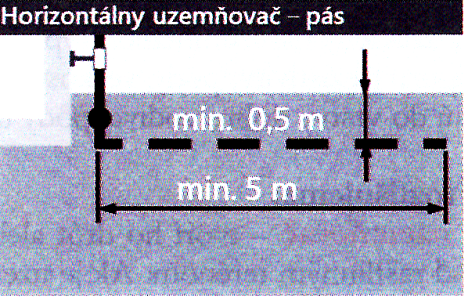

  • Podpovrchový uzemňovač – tvorí ho drôt alebo pásik uložený horizontálne v ryhe v nezamŕzajúcej hĺbke 60÷80xcm pod rastlinným terénom. Ak je uzemňovač kladený do káblových rýh, musí byť uložený na dno výkopu, a to najmenej 10 cm pod kábel alebo vedľa kábla.

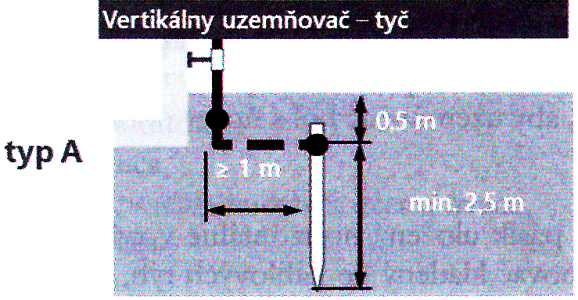

  • Hĺbkový (tyčový) uzemňovač – tvorí ho vodivá tyč dlhá napríklad 2 m, zvisle zarazená do zeme aspoň do hĺbky 0,5xm pod úrovňou terénu. Ak sa použije viac tyčových uzemňovačov, z hľadiska ich elektrického využitia nemá byť vzdialenosť medzi nimi menšia, ako je dĺžka jedného tyčového uzemňovača. Odporúča sa využívať nadpájatelné hĺbkové uzemňovače, ktoré podľa miestnych podmienok možno v súčasnosti inštalovať vibračným kladivom aj do niekoľkometrových dĺžok.

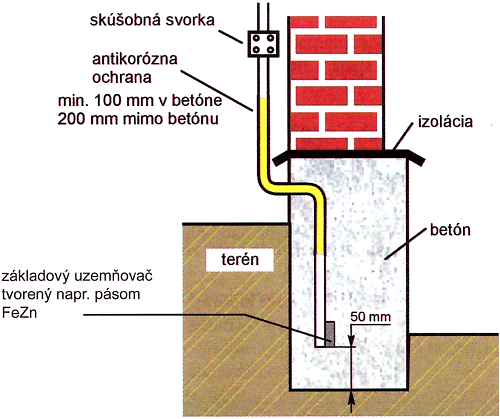

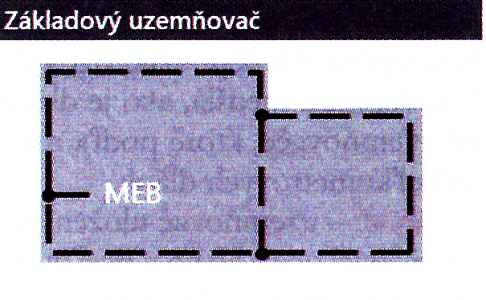

  • Základový uzemňovač – uzemňovač uložený v betónových základoch budov, stožiarov, nosných konštrukcií a podobne. Je tvorený z pásovej ocele alebo z oceľového drôtu s prierezom podľa tabuľky. Ukladá sa na dno výkopu pod izolačnou vrstvou tak, aby bol vodič uzemňovača obklopený betónovou zmesou hrubou najmenej 5xcm (pozri obrázok).

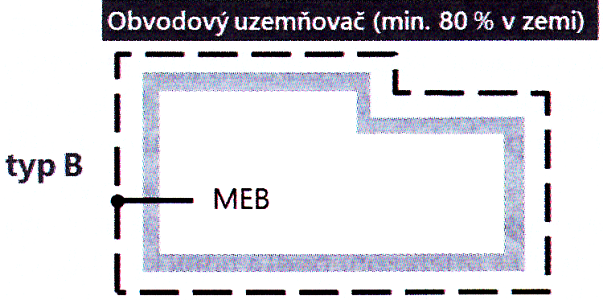

  • Obvodový uzemňovač – uzemňovač tvorený drôtom alebo pásom uloženým v zemi okolo objektu v nemrznúcej hĺbke najmenej 60xcm vo vzdialenosti najmenej 1 m od daného objektu. K nemu sú pripojené prívody z elektrickej inštalácie z objektu a zvody bleskozvodu. Základový a obvodový uzemňovač  sa nesmie spojiť priamo, ale len cez iskrisko (vzhľadom na koróziu).

Minimálne rozmery oceľových uzemňovačov z hľadiska zabezpečenia mechanickej pevnosti a koróznej odolnosti

Materiál a povrch



Tvar



Minimálny rozmer

x

x

priemer mm

prierez mm2

hrúbka

oceľ



drôt



10





oceľ pozinkovaná



tyč

pás

drôt

rúrka



16



10

25

90

3





2

nehrdzavejúca oceľ



tyč

drôt

rúrka



16

10

25







2

meď



pás

drôt

tyč







15

50

50





Uzemňovač nesmie byť tvorený kovovým potrubím slúžiacim na prenos horľavých kvapalín alebo plynov. Uzemňovače nesmú byť ponorené priamo vo vode potoka, rieky, rybníka, jazera a podobne.

Ak sa uzemňovač skladá z častí, ktoré treba zložiť dohromady, spoj sa musí vykonať exotermickým zváraním, lisovanými konektormi, svorkami alebo inými mechanickými svorkami alebo inými mechanickými vhodnými konektormi, ktoré sú schopné preniesť predpokladaný elektrický prúd a majú požadovanú mechanickú pevnosť.

Uzemňovacie vodiče nesmú mať menší prierez ako 6 mm2 pre meď a 50 mm2 pre oceľ.




  x






Výber materiálov a ich rozmerov na zriaďovanie uzemňovačov a uzemňovacích sústav musí zohľadňovať ich predpokladané prúdové a mechanické zaťažovanie a uzemňovanie sústav musí zohľadňovať vplyv korózie. Hlavne pri uzemňovačoch, uzemňovacích sústavách alebo náhodných uzemňovačov z ocele alebo pozinkovanej ocele uložených v zemi, ktoré sú vzájomne vodivo spojené s oceľou uloženou v betóne (napríklad základový uzemňovač, armovanie uložené v betóne konštrukcie strojov zaliate v betóne a podobne), dochádza v zemi k ich masívnej elektrochemickej korózii. V takýchto prípadoch je potrebné ako materiál uzemňovača uloženého v zemi použiť nehrdzavejúcu oceľ! Náhodné uzemňovače z ocele sa v takýchto prípadoch musia pripojiť k uzemňovacej sústave nepriamo, cez iskrisko (pozri obrázok).



Zhotovený základový uzemňovač

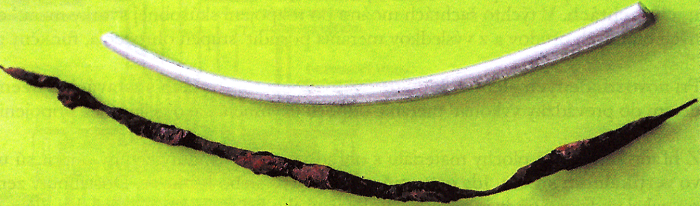

Na ďalšom obrázku je ukážka, ako vyzerá vodič FeZn s priemerom 10 mm uložený v zemi po 15 rokoch.



Príklad korózie vodiča FeZn 10 mm uloženého v zemi po 15 rokoch
