Kirchhoffov zákon I., uzol, vetva, rozvetvený elektrický obvod :)

Autor: Michal Trnka, Michal Sejč

Vytvorené: 08. 10. 2020 Tlačiť

Algebricky súčet prúdov v uzle siete je nulový:

kde n je počet prúdov v uzle (prúdy do uzla vstupujúce považujeme za kladné, vystupujúce za záporné)

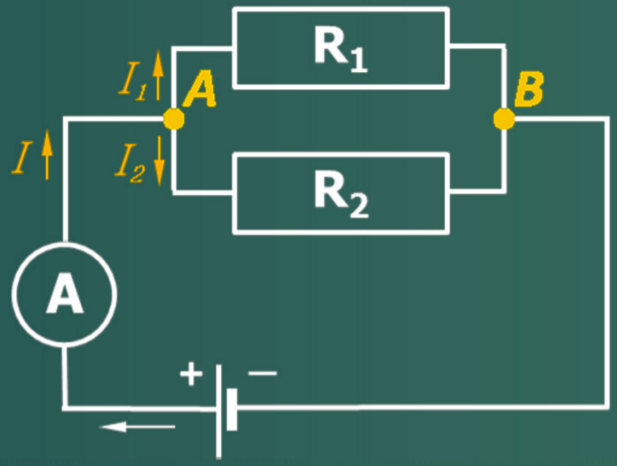

Pre zvolený uzol A:

Pre zvolený uzol B:





I. Kirchhoffov zákon podrobne:

Prvý Kirchhoffov zákon platí pre rozvetvený elektrický obvod. Rozvetvený elektrický obvod nazývame taký, ktorý obsahuje aspoň 2 uzly. Uzol je miesto, kde sa stretávajú aspoň 3 vodiče. Časť elektrického obvodu, ktorá sa nachádza medzi jednotlivými uzlami sa nazýva vetva. Prvý Kirchhoffov zákon popisuje práve uzly v elektrických obvodoch. Vyjadruje, že algebrický súčet prúdov do uzla vtekajúcich a z uzla vytekajúcich sa rovná nule. Pri aplikácií v elektrických obvodoch sa za pomoci tohto pravidla zostavujú rovnice pre všetky nezávislé uzly.



x

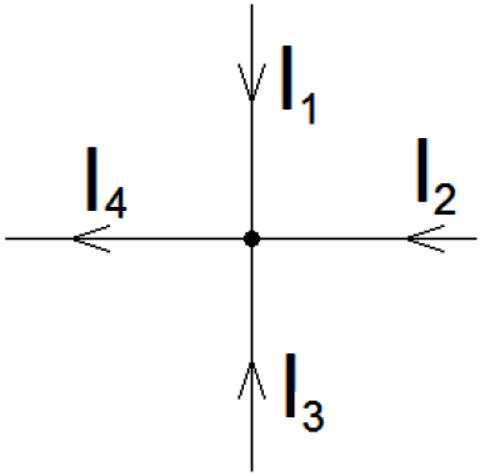

Uzol v elektrickom obvode a smery jednotlivých prúdov



II. Kirchhoffov zákon

x

Cvičebnica elektrotechniky/hárok 7
Aplikácia Kirchhoffových zákonov v elektrickom obvode

xx

x

Riešenie obvodov s viacerými zdrojmi
