Montáž panelov a ochrana proti prepätiu :)

Pri montáži fotovoltiky je mechanické upevnenie panelov úzko spojené s ich elektrickou ochranou, aby systém odolal vetru aj atmosférickým výbojom (bleskom).

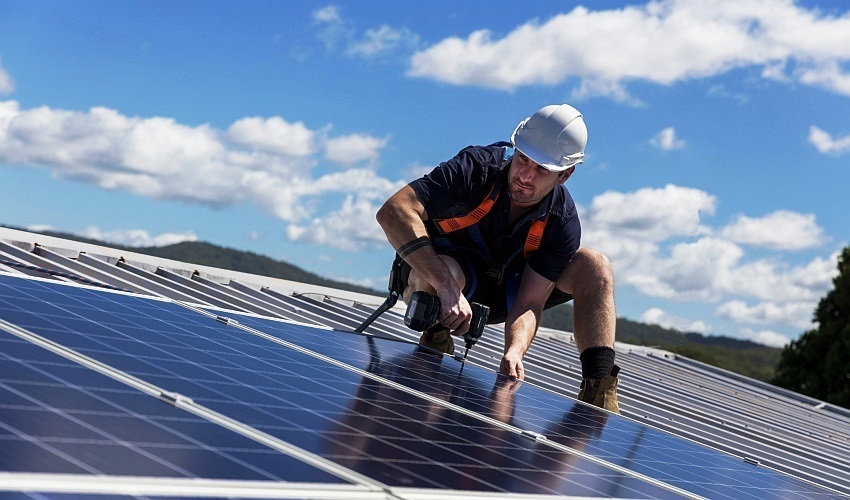

1. Montáž panelov - predstavuje mechanická časť

Postup sa zameriava na vytvorenie pevného a rovného rastra, ktorý rozkladá váhu panelov na krov:

• kotvenie - do krokiev sa upevnia strešné háky (škridla) alebo kombi-skrutky (plech). Pri plochých strechách sa používajú zaťažené trojuholníkové konzoly,
• nosný rošt - na kotvy sa priskrutkujú hliníkové montážne profily. Tie sa vyrovnajú do roviny, aby panely netrpeli pnutím,
• fixácia panelov - panely sa na profily upevňujú pomocou hliníkových svoriek (krajné a stredové). Svorky sa uťahujú momentovým kľúčom, približne 15 Nm, pričom medzi panelmi zostáva 2 cm medzera kvôli tepelnej rozťažnosti.

2. Ochrana proti prepätiu - zabezpečuje elektrickú bezpečnosť

Ochrana sa realizuje na dvoch úrovniach, aby sa zabránilo zničeniu striedača a vzniku požiaru:

• Vonkajšia ochrana (uzemnenie a pospojovanie):

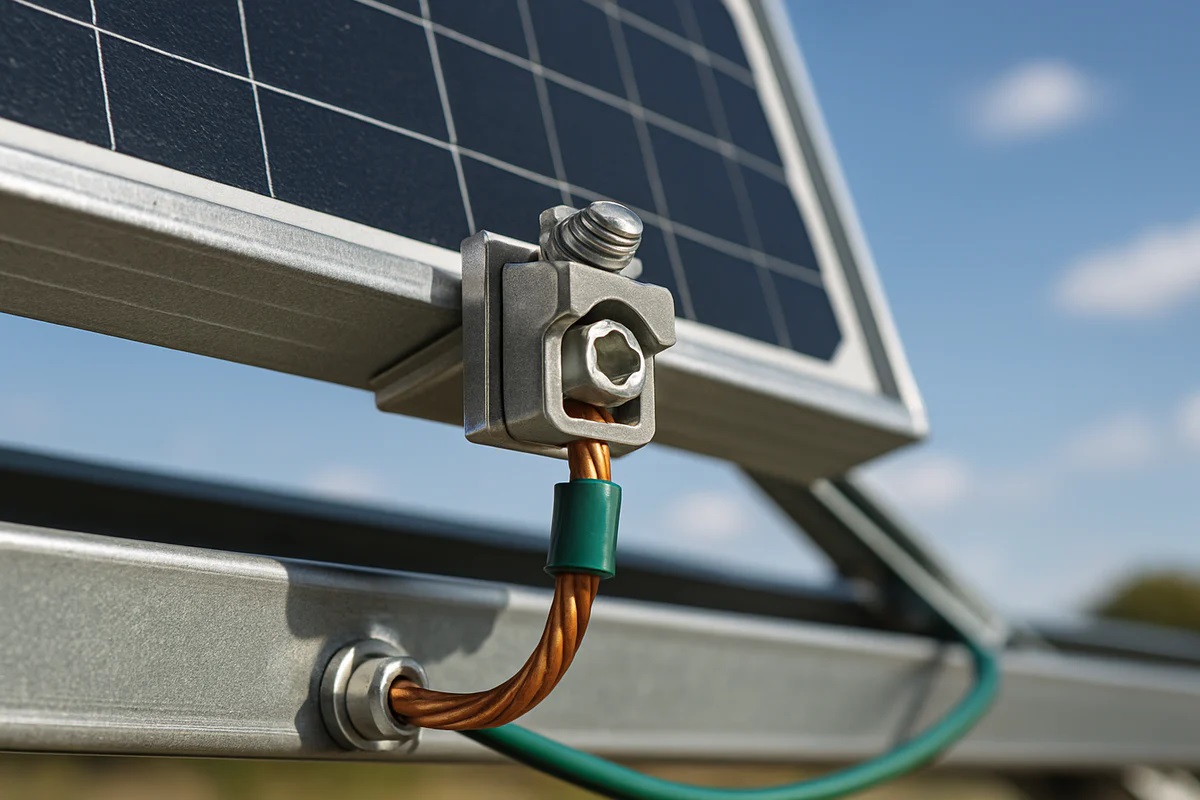

  • zemniaci vodič - všetky hliníkové profily a rámy panelov sa vodivo prepoja žlto-zeleným káblom, minimálne 6 mm² CY, ideálne 16 mm², a vyvedú sa na hlavnú uzemňovaciu svorkovnicu domu (MET),
  • zemniace podložky - pod svorky panelov sa vkladajú nerezové podložky s hrotmi, ktoré prepichnú eloxovanú vrstvu hliníka a zabezpečia dokonalý elektrický kontakt.
• Vnútorná ochrana (DC rozvádzač):
  • prepäťové ochrany (SPD) - medzi panely a striedač sa inštalujú prepäťové ochrany typu 1+2. Tie v prípade blízkeho úderu blesku v zlomku sekundy zvedú nebezpečné napätie do zeme,
  • DC poistky a odpínače - umožňujú bezpečne prerušiť okruh pod záťažou. Všetky tieto prvky musia byť v plastovom alebo kovovom DC rozvádzači, ktorý je umiestnený čo najbližšie k vstupu káblov do budovy.

Zhrnutie

Kým montáž zabezpečuje, aby panel neodfúklo, ochrana proti prepätiu zaisťuje, že nám atmosférická elektrina „neodpáli“ drahý striedač alebo batérie.
