Obsah 2-dňovej praxe kurzu Fotovoltaické a Solárne systémy = Obsah + Výstupné kompetencie + Tréningový set (odporúčané vybavenie) :)

Obsah

1. deň - ZÁKLADY A MONTÁŽ DC ČASTÍ

1.1 Úvod do fotovoltiky (3 h)

1.2 Bezpečnosť pri práci (2 h)

1.3 Praktická montáž panelu (5 h)

2. deň - INVERTOR, OCHRANY A MERANIE

2.1 Zapojenie invertora (3 h)

2.2 Merania a diagnostika (3 h)

2.3 Mini projekt (4 h)

1.1 Úvod do fotovoltiky (3 h)

Požadovaný výsledok:

• žiak rozumie, ako vzniká elektrina a aké sú základné parametre panelu.

Obsah teórie:

• fotovoltický jav,
• rozdiel medzi monokryštalickými a polykryštalickými panelmi,
• základná stavba panelu,
• napätie, prúd, výkon (P = U × I),
• IV charakteristika (IV krivka) panelu,
• string.

1.2 Bezpečnosť pri práci (2 h)

Požadovaný výsledok:

• žiak chápe riziká a vie pracovať bezpečne.

Obsah:

• riziká DC napätia (panely generujú napätie stále),
• elektrický oblúk pri DC,
• ochranné prvky (ističe, odpínače, prepäťové ochrany (SPD)),
• práca na streche + OOPP,
• zásady práce s meracími prístrojmi.

Praktická ukážka:

• správne meranie napätia multimetrom,
• kontrola polarity.

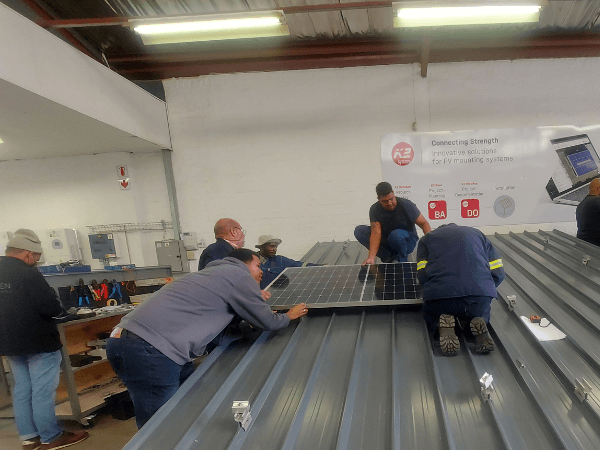

1.3 Praktická montáž panelu (5 h), t.j. nácvik na tréningovej konštrukcii[1]

Požadovaný výsledok:

• žiak vie mechanicky upevniť panel, zapojiť MC4 a zmerať DC napätie.

Praktické úlohy:

• montáž hliníkových líšt,
• správne dotiahnutie svoriek momentovým kľúčom,
• zapojenie MC4 konektorov,
• vytvorenie jednoduchého stringu (2–3 panely),
• meranie napätia stringu.

2.1 Zapojenie invertora (3 h)

Požadovaný výsledok:

• žiak rozumie celému toku energie od panela po zásuvku.

Obsah:

• čo robí invertor (DC mení na AC),
• typy: on-grid, hybrid, off-grid,
• DC vstup,
• AC výstup,
• ochrany (ističe, prepäťová ochrana).

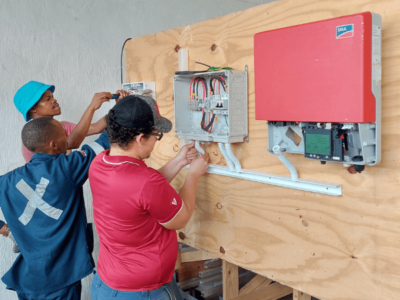

Praktické úlohy:

• zapojenie DC vstupu do tréningového invertora,
• zapojenie AC výstupu do cvičného rozvádzača,
• kontrola správneho poradia zapojenia.

2.2 Merania a diagnostika (3 h)

Požadovaný výsledok:

• žiak vie skontrolovať, či systém funguje správne.

Praktické úlohy:

• meranie napätia naprázdno (V_oc),
• meranie prúdu kliešťovým ampérmetrom,
• kontrola výkonu,
• základná diagnostika chyby (odpojený panel, zlá polarita),

Ukážka:

• monitorovacej aplikácie invertora.

2.3 Mini projekt (4 h)

Rozdelenie do skupín:

• Každá skupina navrhne malý systém pre rodinný dom, napríklad 5 kWp. Musia určiť (vypočítať):
  • počet panelov,
  • typ invertora,
  • orientáciu strechy...

Prezentácia riešenia.

Výstupné kompetencie žiaka

Žiak:

• chápe princíp fotovoltiky,
• vie bezpečne pracovať s DC časťou,
• vie zapojiť jednoduchý string,
• vie základne zapojiť invertor (pod dohľadom),
• vie vykonať základné merania,
• rozumie toku energie v systéme.

Tréningový set

Odporúčané vybavenie:

• 2-4 FV panely,
• tréningová montážna konštrukcia,
• 1 menší on-grid alebo hybridný invertor,
• DC odpínač,
• prepäťová ochrana,
• ističe,
• cvičný rozvádzač,
• multimetre,
• momentové kľúče,
• kliešťové ampérmetre,
• MC4 kliešte.

[1] Nie priamo na streche.
