Fotovoltaické a Solárne systémy 1 - Kontrolné otázky :)

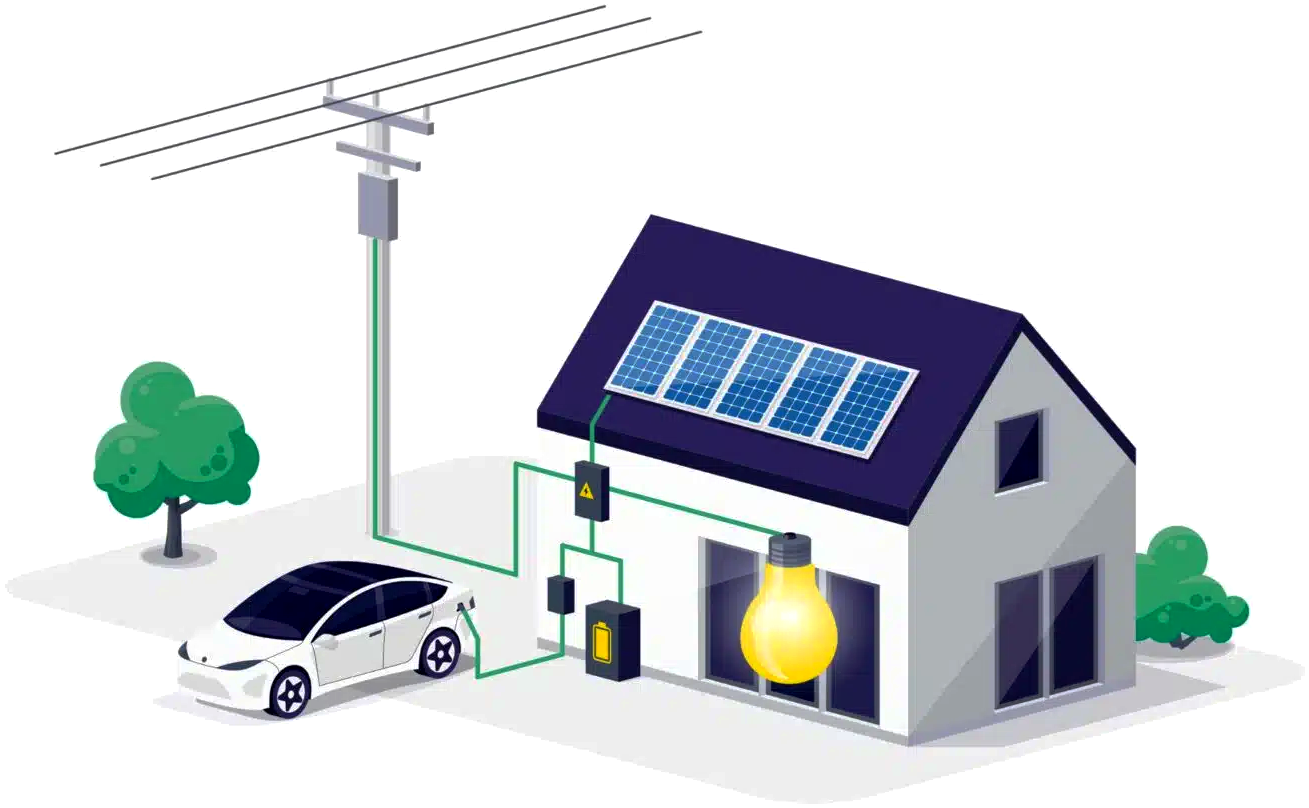

110. Čo majú spoločné a v čom sa odlišujú Irradiometer a Pyranometer? Táto otázka má odpoveď v dolnej časti článku.

111. Aký je rozdiel medzi pojmami MPPT a MPPT monitor? Táto otázka má odpoveď v dolnej časti článku.

112. Čo majú spoločné a čím sa líšia MPPT monitor a PWM regulátor s displejom? Táto otázka má odpoveď v dolnej časti článku.

113. Porovnajte pojmy elektromer distribučnej spoločnosti (energetický merač siete) a energetický merač systému. Táto otázka má odpoveď v dolnej časti článku.

114. Aký je rozdiel medzi pojmami wattmeter a energetický merač siete? Táto otázka má odpoveď v dolnej časti článku.

Odpovede na niektoré z otázok

30. Je spotreba elektrického prúdu fyzikálna veličina?

Nie, spotreba elektrického prúdu nie je fyzikálna veličina v presnom zmysle slova.

Prečo?

• Elektrický prúd je fyzikálna veličina. Má značku a jednotku, t.j.  značka I, jednotka ampér (A).
• Spotreba vyjadruje množstvo energie, ktoré zariadenie využije za určitý čas. Fyzikálna veličina je elektrická energia. Značka E, jednotka kilowatthodina (kWh) alebo joule (J). Fyzikálna veličina je čas...

Keď hovoríme „spotreba prúdu“, ide skôr o bežný jazykový výraz, ale fyzikálne správne je hovoriť:

• „Odber prúdu“ (v ampéroch),
• alebo „spotreba elektrickej energie“ (v kWh).

40. Aké meracie prístroje by mal vedieť používať montér fotovoltaických panelov?

Montér fotovoltaických panelov by mal ovládať viacero meracích prístrojov, ktoré zabezpečujú bezpečnú a efektívnu inštaláciu:

• digitálny multimeter slúži na meranie napätia, prúdu, odporu a test spojitosti, čo je nevyhnutné na kontrolu správneho zapojenia a napätia na paneloch,
• clamp meter (prúdové kliešte) umožňuje merať prúd bez rozpojenia obvodu, čo je dôležité pri diagnostike prúdov v jednotlivých stringoch,
• I-V tester (string tester) meria prúdovo-napäťovú charakteristiku panelov alebo stringov, čím pomáha overiť výkon a odhaliť problémy, ako je degradácia alebo tieňovanie,
• izolačný tester (megger) kontroluje izolačný odpor vodičov, čo je kľúčové pre bezpečnosť a prevenciu úniku prúdu,
• solárny irradiometer meria intenzitu slnečného žiarenia, aby bolo možné porovnať výkon panelov s očakávanými hodnotami podľa aktuálnych podmienok,
• termokamera slúži na detekciu horúcich miest (hot spots), ktoré môžu signalizovať poškodené články alebo chybné spoje,
• tester polarity overuje správnu polaritu vodičov pred zapojením, čím zabraňuje chybnému zapojeniu, ktoré by mohlo poškodiť menič,
• tester uzemnenia kontroluje kvalitu uzemnenia systému, čo je zásadné pre ochranu pred úrazom elektrickým prúdom a prepätím.

50. Porovnajte pojmy Invertor a Inverter

Vo fotovoltike sa v odbornom aj bežnom prostredí sa používajú oba výrazy, no je medzi nimi rozdiel.

Invertor je poslovenčená forma a technicky správny názov v našej terminológii. V slovenskej odbornej literatúre a technických normách sa však častejšie stretnete s pojmom striedač, ktorý presne popisuje funkciu zariadenia (zmenu DC na AC prúd).

Inverter je pôvodný anglický názov. Tento výraz je mimoriadne populárny medzi montážnikmi a v e-shopoch, pretože väčšina manuálov a technických štítkov pochádza zo zahraničia.

Zhrnutie

Ak píšete oficiálny technický text, použite striedač alebo invertor. Ak komunikujete s technikmi alebo hľadáte komponenty na Internete, anglický názov inverter je úplne bežný a zrozumiteľný.

110. Čo majú spoločné a v čom sa odlišujú Irradiometer a Pyranometer?

Pyranometer aj iradiometer sú kľúčovými prístrojmi na meranie slnečného žiarenia, hoci sa líšia svojou presnosťou a spôsobom použitia. Zatiaľ čo pyranometer je vysoko presný stacionárny prístroj umiestnený na streche alebo meteostanici pre dlhodobý monitoring, iradiometer je prenosný prístroj v brašne montéra.

111. Aký je rozdiel medzi pojmami MPPT a MPPT monitor?

Rozdiel medzi MPPT a MPPT monitorom spočíva v tom, že jeden je funkcia resp. technológia a druhý je nástroj na jej sledovanie.

Podrobne:

• MPPT (Maximum Power Point Tracking) - je to algoritmus alebo technológia (hardvér a softvér v regulátore resp. meniči), ktorá neustále aktívne vyhľadáva optimálne pracovné parametre solárneho panelu (ideálny pomer napätia a prúdu), aby z neho získala maximum dostupnej energie. Je to vnútorný proces.
• MPPT monitor - je zobrazovacie zariadenie (displej, mobilná aplikácia alebo softvér), ktoré používateľovi alebo technikovi vizualizuje a zaznamenáva dáta o tom, ako efektívne tento algoritmus (MPPT) pracuje. Je to rozhranie na sledovanie tohto procesu.

Napríklad MPPT je motor auta, ktorý premieňa palivo na pohyb; MPPT monitor je palubná doska, ktorá vám ukazuje otáčky a spotrebu tohto motora.

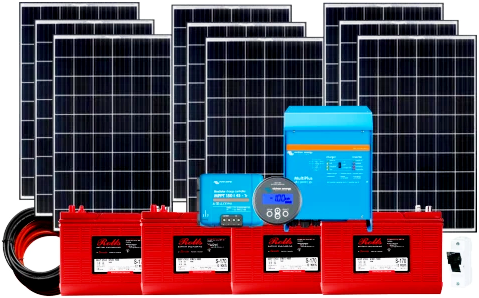

112. Čo majú spoločné a čím sa líšia MPPT monitor a PWM regulátor s displejom?

MPPT monitor a PWM regulátor s displejom sú komponenty, ktoré plnia v rovnakú základnú funkciu, t.j. regulácia nabíjania batérie, ale líšia sa technológiou, účinnosťou a cenou.

Regulácia napätia je u PWM regulátora s displejom realizovaná pulzne šírkovou modulácia (PWM). MPPT regulátor vykonáva reguláciu prostredníctvom DC-DC konverzie[1], pri ktorej neustále vyhľadáva bod maximálneho výkonu panela a mení nadbytočné napätie na vyšší nabíjací prúd. Týmto spôsobom dokáže, na rozdiel od PWM, plne využiť dostupnú energiu panela aj pri meniacich sa svetelných podmienkach.

[1] Proces v elektronike, pri ktorom sa mení jedna úroveň jednosmerného napätia (DC) na druhú.

113. Porovnajte pojmy elektromer distribučnej spoločnosti (energetický merač siete) a energetický merač systému.

114. Aký je rozdiel medzi pojmami wattmeter a energetický merač siete?

V praxi sa tieto pojmy často zamieňajú, ale z odborného hľadiska je medzi nimi rozdiel v tom, čo merajú a ako sa v systéme využívajú.

Wattmeter (merač okamžitého výkonu)

Wattmeter meria okamžitý elektrický výkon v jednotkách Watt (W) alebo kilowatt (kW).

• Čo hovorí: „Práve teraz systém vyrába 3,5 kW.“
• Funkcia - zameriava sa na aktuálny stav v danom zlomku sekundy. Vo fotovoltike sa často používa na rýchlu reguláciu striedača, aby nedochádzalo k pretokom do siete.

Energetický merač siete (elektromer, energy meter)

Energetický merač meria množstvo spotrebovanej alebo vyrobenej energie v čase v jednotkách watthodina (Wh) alebo kilowatthodina (kWh).

• Čo hovorí: „Dnes systém vyrobil celkovo 15 kWh energie.“
• Funkcia - ide o kumulatívny (súčtový) údaj. Sleduje históriu a celkovú bilanciu systému za určité obdobie (deň, mesiac, rok).

Porovnanie

Prečo sa pletú?

Moderné inteligentné zariadenia, ktoré si montujeme do rozvádzačov (tzv. Smart Metre), sú v skutočnosti kombinované prístroje. Dokážu na displeji alebo v aplikácii zobraziť oboje: ako aktuálny výkon (W), tak aj celkovú energiu (kWh).
